Пресс КД2132 кривошипный механический усилием 160т

  • Под заказ
Усилие, тонн

Пресс кривошипный КД2132 открытый простого действия, не наклоняемый усилием 1600 кН (160 т.)

Данный механический пресс является аналогом механических прессов КВ2132, КГ2132.

Наименование Значение
Номинальное усилие пресса, кН (тс) 1600 (160)
Ход ползуна регулируемый, мм:
– наибольший 160
– наименьший 25
Число ходов ползуна в минуту:
– непрерывных нерегулируемых: 71
– одиночных, не более: 28
Размеры стола, мм:
– слева направо 1000
– спереди назад 670
Расстояние от оси ползуна до станины (вылет), мм 360
Наибольшее расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм 480
Расстояние между стойками станины, в свету не менее, мм 480
Величина регулировки расстояния между столом и ползуном, мм 120
Габариты пресса, мм:
– слева направо 2340
– слева направо 2100
Высота над уровнем пола, мм 3700
Масса пресса, кг 14000

Применение пресса КД 2132

Пресс может использоваться как самостоятельная технологическая единица оборудования, так и встраиваться в комплексы оборудования, предназначенные для механизации и автоматизации производственных процессов.

Данный кривошипный пресс КД2132 востребован в общем машиностроении, самые распространенные направления: авиастроение, судостроение; среднем машиностроении: автомобилестроение, сельскохозяйственное, станкостроение. Получил широкое применение на участках листовой штамповки предприятий военно-промышленного комплекса, и на производстве товаров народного потребления. Успешно эксплуатируется коммерческими производственными фирмами, в составе автоматических линий, для производства подвесов, кляммеров, крепежей, маячковых профилей и различных креплений, фасадных крепежей.

Пресс кривошипный КД2132 нашего производства поставлен в Центральный федеральный округ, Северо-Западный ФО, Южный ФО, Северо-Кавказский ФО, Приволжский ФО, Уральский ФО, Сибирский ФО и страны СНГ.

Операции, выполняющиеся на прессе

  1.  Основные разделительные операции

21321

а – отрезка; б – разрезка с отходом; в – разрезка без отхода; г – вырубка; д – надрезка; е – проколка; ж – пробивка; з – обрезка; и – зачистка; к – высечка; л – просечка.

  1.  Основные формоизменяющие операции

21322

а – гибка; б – завивка; в – калибровка; г – правка; д – вытяжка; е – вытяжка с утонением; ж – комбинированная вытяжка; з – отбортовка; и – раздача; к – обжим; л – рельефная формовка; м – закатка; н – чеканка; о – скручивание.

Размеры и точность заготовок или деталей, получаемых на прессе, определяются:

  • размерами штампового пространства и величиной хода ползуна;
  • величиной усилия, допускаемого на ползуне, обусловленной прочностью деталей пресса;
  • величиной работы технологической операции, выполняемой на прессе за один ход ползуна;
  • нормами точности на пресс.

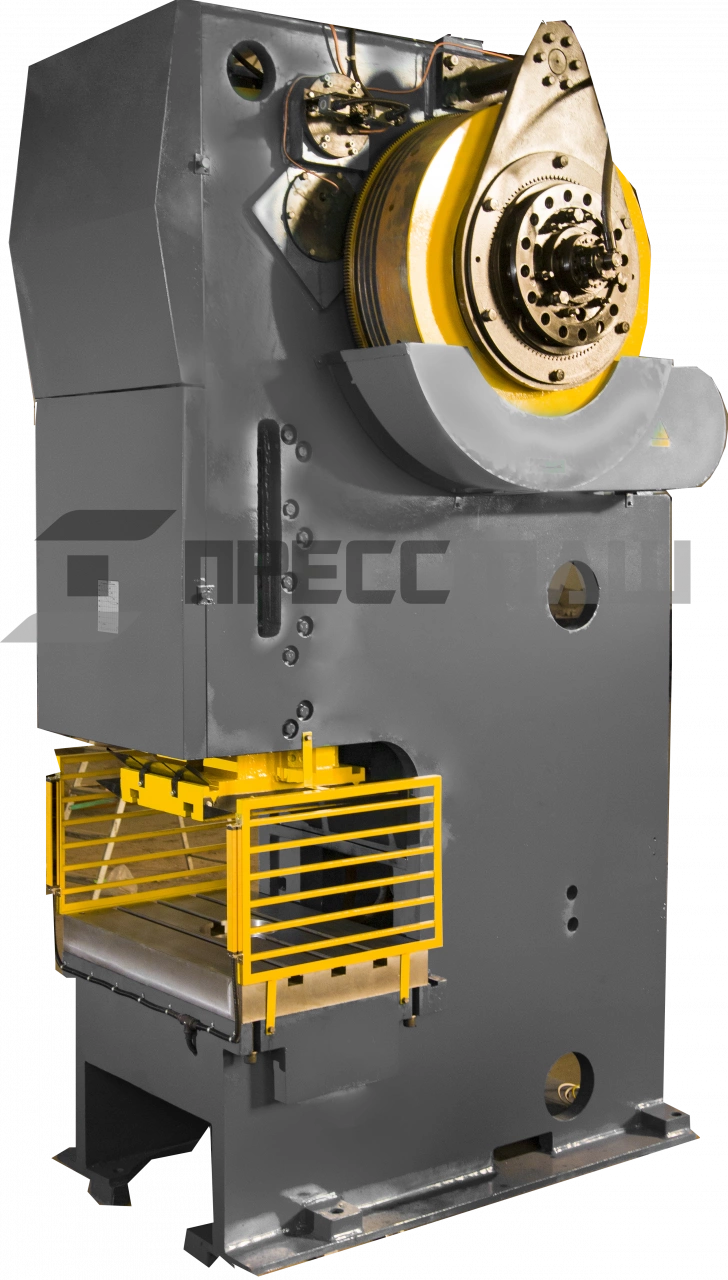

КД2132 новый вотермарка.jpg

Общий вид пресса кривошипного КД2132

1 – фундамент 2- станина 3 – привод клиноременный 4 – привод механизма регулировки величины хода ползуна 5 – вал приемный 6 – привод 7 – ползун 8 – вал приемный 9 – пневмоцилиндр 10 – уравновешиватель ползуна 11 – установка пневмооборудования 12 – ограждение маховика 13 – маслопровод 14 – размещение электрооборудования и разводка 15 – тормоз маховика 16 – муфта-тормоз 17 – смазка непрерывная от станции жидкой смазки

Режимы работы пресса

«Одиночный ход» кнопочное двуручное управление применяется при штамповке из штучных заготовок с загрузкой и выгрузкой вручную. Возможность управление от педали применяется при штамповке из листа, полосы или крупногабаритных заготовок, когда в процессе штамповки руки штамповщика держат заготовку.

«Непрерывный ход» предусматривает только кнопочное управление и применяется при внедрении пресса в автоматическую линию штамповки.

Режим «Толчок» применяется наладчиком при установке штампа.

Режим «Ручной поворот» применяется при наладке пресса, предусматривает перемещение ползуна вращением привода вручную ломиком установленном в отверстие маховика при включенной муфте-тормозе.

Надежность

Отдел ОТК проводит испытания кривошипного пресса КД2132 на соответствия норм точности и жесткости. По следующим основным показателям:

  • Отклонение от плоскости: по поверхности стола, по поверхности ползуна
  • Отклонение от параллельности нижней поверхности ползуна поверхности стола
  • Отклонение от перпендикулярности хода ползуна к поверхности стола
  • Радиальное и торцовое биение маховика

Высокая надежность достигается за счет применения комплектующих известных мировых фирм, которые зарекомендовали себя только с положительной стороны.

Базовая комплектация

  • Пресс в сборе
  • Пневматическая муфта-тормоз (установлена на пресс)
  • Станция жидкой смазки
  • Пульт управления
  • Педаль управления
  • Электрический шкаф управления

Дополнительное оборудование

  • Валковая подача
  • Клещевая подача
  • Правильное устройство
  • Разматывающее и наматывающее устройство
  • Ножницы для резки отходов
  • Электрический шкаф, оснащенный системой автоматического управления
  • Пневматическая подушка

Наша компания оказывает также услуги по проектированию и производству штампов для прессового оборудования.

Поставляемые Станкостроительным объединением «ПРЕССМАШ» станки и оборудование имеют полный пакет необходимой документации, а также отвечают всем действующим в РФ нормативам и стандартам.

Документация к оборудованию

  • Технический паспорт КД2132
  • Руководство по эксплуатации
  • Сертификат соответствия

Гарантия на оборудование и пуско-наладочные работы

На пресс действует гарантия завода-изготовителя, возможно послегарантийное обслуживание, а также заказ оригинальных запасных деталей, узлов и дополнительных комплектующих.

Осуществляем доставку и проведение пуско-наладочных работ по всей России и странам СНГ.

Специалисты «ПРЕССМАШ» при необходимости проведут обучение производственного персонала Заказчика по обслуживанию и эксплуатации оборудования.

Преимущества

  • Сервисная служба
    Пуско-наладочные работы, гарантийное и постгарантийное обслуживание проводится нашим персоналом по всей России.
  • Российская компания
    Мы с вами в одном правовом поле.
  • Индивидуальные решения
    Проектируем и изготавливаем оборудование по индивидуальному техническому заданию, в том числе в замену Европейских прессов.
  • Собственное ПО
    Не зависим от Европы и санкций и предоставляем заказчику исходные данные программы.
  • Гарантийные обязательства
    Мы уверены в качестве оборудования
и даем гарантию до 18 месяцев.
  • Лизинг на выгодных для вас условиях
