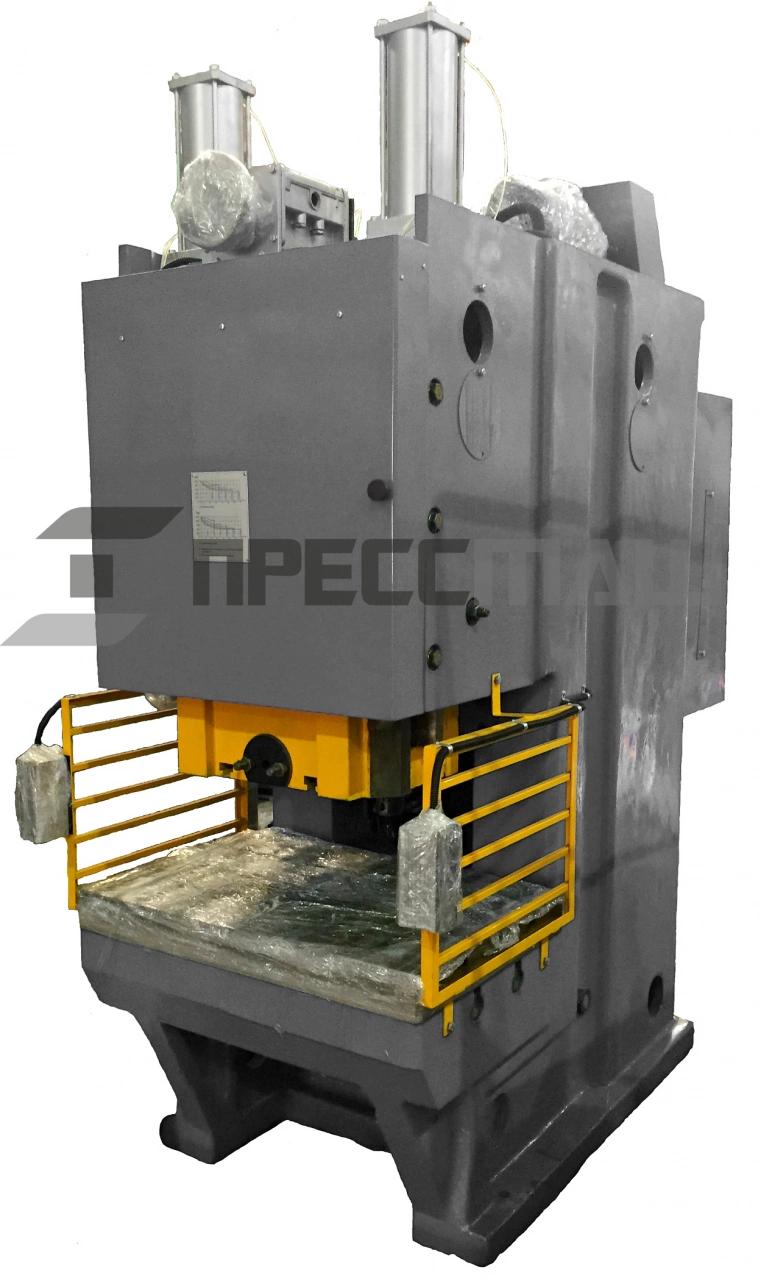

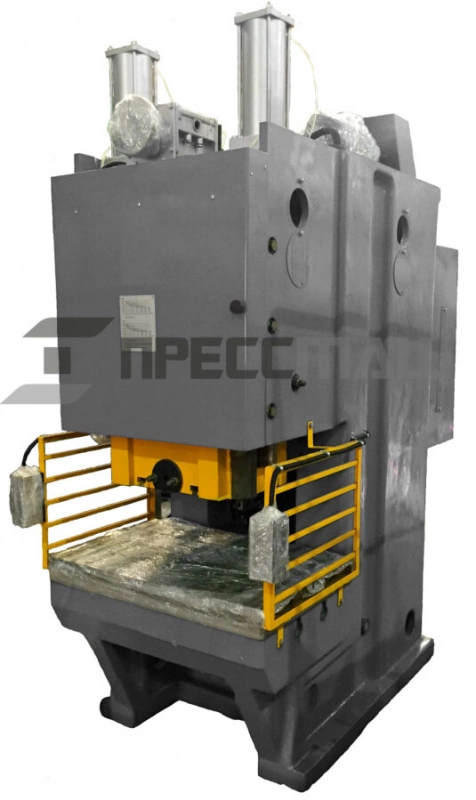

Пресс КЕ2130 кривошипный усилием 100т

Под заказ

Под заказ

Усилие, тонн

Сравнить

Запросить ТКП

Оставьте заявку, и наш менеджер ответит на любые интересующие вас вопросы и вышлет ТКП

Описание Пресс КЕ2130 кривошипный усилием 100т

Пресс кривошипный КЕ2130 открытый простого действия не наклоняемый усилием 1000 кН (100 т.)

Наименование	Значение
Номинальное усилие пресса, тс:	100
Ход ползуна регулируемый, мм:	10/130
Число ходов ползуна в минуту:	100
Макс, расстояние между столом и ползуном, мм:	400
Размеры стола, мм:	630×950
Расстояние от оси ползуна до станины (вылет), мм	340
Толщина подштамповой плиты, мм:	100
Напряжение питания, В:	380
Потребляемая мощность, кВт:	10
Габаритные размеры, мм:	970х2380х2660

Применение пресса КЕ 2130

Данный кривошипный пресс КЕ2130 востребован в общем машиностроении, самые распространенные направления: авиастроение, судостроение, среднем машиностроении: автомобилестроение, тракторостроение, станкостроения. Получил широкое применение на участках листовой штамповки предприятий военно-промышленного комплекса. Так же успешно эксплуатируются коммерческими производственными фирмами, в составе автоматических линий, для производства подвесов, кляммеров, крепежей, маячковых профилей.

Пресс кривошипный КЕ 2130 нашего производства поставлен в Центральный ФО, Северо-Западный ФО, Южный ФО, Северо-Кавказский ФО, Приволжский ФО, Уральский ФО, Сибирский ФО и страны СНГ.

Режимы работы пресса

«Одиночный ход» кнопочное двуручное управление применяется при штамповке из штучных заготовок с загрузкой и выгрузкой вручную. Возможность управление от педали применяется при штамповке из листа, полосы или крупногабаритных заготовок, когда в процессе штамповки руки штамповщика держат заготовку.

«Непрерывный ход» предусматривает только кнопочное управление и применяется при внедрении пресса в автоматическую линию штамповки.

Режим «Толчок» применяется наладчиком при установке штампа.

Режим «Ручной поворот» применяется при наладке пресса, предусматривает перемещение ползуна вращением привода вручную ломиком установленном в отверстие маховика при включенной муфте-тормозе.

Операции, выполняющиеся на прессе

Основные разделительные операции

2130-1

а – отрезка; б – разрезка с отходом; в – разрезка без отхода; г – вырубка; д – надрезка; е – проколка; ж – пробивка; з – обрезка; и – зачистка; к – высечка; л – просечка.

Основные формоизменяющие операции

а – гибка; б – завивка; в – калибровка; г – правка; д – вытяжка; е – вытяжка с утонением; ж – комбинированная вытяжка; з – отбортовка; и – раздача; к – обжим; л – рельефная формовка; м – закатка; н – чеканка; о – скручивание.

Важно понимать, что размеры деталей, обрабатываемых на прессе кривошипном КЕ2130, и точность их обработки ограничиваются:

размерами штампового пространства и величиной хода ползуна;
величиной усилий, допускаемых на ползуне;
величиной работы технологической операции, выполняемой на прессе за один ход ползуна при выбранном числе включений в минуту.

Запрещается выполнять на прессе технологические операции, усилие и работа которых превышают силовые и технологические возможности пресса.

Описание пресса КЕ 2130

Общий вид пресса кривошипного КЕ2130

1 – станина; 2 – привод клиноременный; 3 – вал приемный; 4,5 – вал эксцентриковый, механизм регулировки величины хода ползуна; 6 – ползун; 7 – уравновешиватель; 8 – привод регулировки закрытой высоты; 9 – воздухопровод; 10 – тормоз маховика; 11 – контроль вращения маховика; 12 – привод команд аппарата; 13 – маслопровод.

2130-4

Кинематическая схема пресса КЕ2130

I, II, III, IV – вал; 1 – двигатель; 2 – шкив; 3 – ремень; 4 – маховик; 5 – Муфта-тормоз; 6 – шестерня; 7 – колесо; 8 – ползун; 9,10 – шестерня; 11 – червяк; 12 – двигатель;

п. 9,10.11.12 – составляют механизм регулировки расстояния между столом и ползуном.

Надежность КЕ 2130

Каждый пресс кривошипный КЕ2130 перед отправкой проходит испытания на соответствия норм точности и жесткости. Основные проверяемые показатели:

Отклонение от плоскости: по поверхности стола, по поверхности ползуна
Отклонение от параллельности нижней поверхности ползуна поверхности стола
Отклонение от перпендикулярности хода ползуна к поверхности стола
Радиальное и торцовое биение маховика

Высокая надежность достигается за счет применения комплектующих известных мировых фирм, которые зарекомендовали себя только с положительной стороны.

Базовая комплектация

Пресс в сборе
Пневматическая муфта-тормоз (установлена на пресс)
Система смазки (установлена на пресс)
Педаль управления
Пульт управления
Электрический шкаф управления

Дополнительное оборудование

Валковая подача
Клещевая подача
Правильное устройство
Разматывающее и наматывающее устройство
Ножницы для резки отходов
Электрический шкаф, оснащенный системой автоматического управления

Наша компания оказывает также услуги по проектированию и производству штампов для прессового оборудования.

Поставляемые Станкостроительным объединением «ПРЕССМАШ» станки и оборудование имеют полный пакет необходимой документации, а также отвечают всем действующим в РФ нормативам и стандартам.

Документация к оборудованию

Технический паспорт
Руководство по эксплуатации
Сертификат соответствия

Гарантия на оборудование и пуско-наладочные работы

На пресс действует гарантия завода-изготовителя, возможно послегарантийное обслуживание, а также заказ оригинальных запасных деталей, узлов и дополнительных комплектующих.

Осуществляем доставку и проведение пуско-наладочных работ по всей России и странам СНГ.

Специалисты «ПРЕССМАШ» при необходимости проведут обучение производственного персонала Заказчика по обслуживанию и эксплуатации оборудования.

У нас действует гибкая система оплаты. По согласованию с Заказчиком, возможна отсрочка платежа, а также есть возможность сотрудничества с ведущими лизинговыми компаниями.

Чтобы узнать актуальную цену пресса КЕ2130, запросите коммерческое предложение с помощью формы обратной связи, расположенной ниже или позвоните на номер горячей линии 8 (800) 3333-222.
