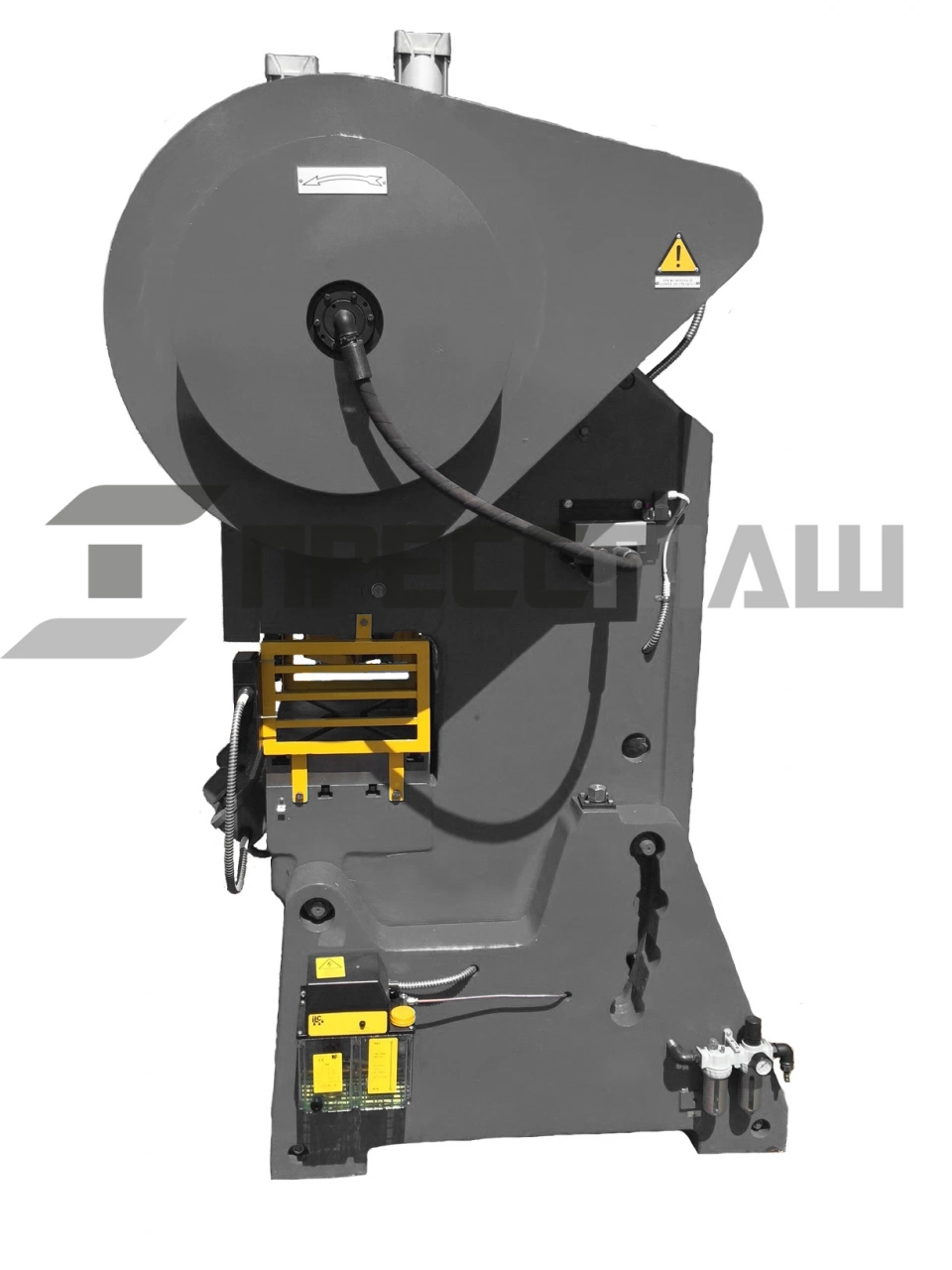

Пресс КД2126/КД2326 кривошипный механический усилием 40т

Под заказ

Пресс КД2126/КД2326 кривошипный механический усилием 40т

Под заказ

Усилие, тонн

Сравнить

Запросить ТКП

Оставьте заявку, и наш менеджер ответит на любые интересующие вас вопросы и вышлет ТКП

Описание Пресс КД2126/КД2326 кривошипный механический усилием 40т

Пресс кривошипный КД2126 открытый простого действия не наклоняемый и пресс кривошипный КД2326 наклоняемый представляют собой гамму быстроходных прессов усилием 400 кН (40 т.)

Данные кривошипные пресса КД2126 и КД2326 востребованы в общем машиностроении, самые распространенные направления: авиастроение, судостроение, среднем машиностроении: автомобилестроение, тракторостроение, станкостроения. Так же успешно эксплуатируются коммерческими производственными фирмами, в составе автоматических линий, для производства подвесов, кляммеров, крепежей, профилей маячковых.

Наши кривошипные пресса КД2126 и КД2326 обладают высокой надежностью за счет применения комплектующих известных мировых фирм. Каждый пресс перед отправкой проходит испытания на соответствия норм точности и жесткости.

Основные проверяемые показатели:

Отклонение от плоскости: по поверхности стола, по поверхности ползуна
Отклонение от параллельности нижней поверхности ползуна поверхности стола
Отклонение от перпендикулярности хода ползуна к поверхности стола
Радиальное и торцовое биение маховика

Пресс кривошипный КД2126 и пресс кривошипный КД2326 нашего производства поставлены в Центральный Федеральный Округ, Северо-Западный ФО, Южный ФО, Северо-Кавказский ФО, Приволжский ФО, Уральский ФО, Сибирский ФО и страны СНГ.

Наименование	Значение
Номинальное усилие пресса, тс:	40
Ход ползуна регулируемый, мм:	10/80
Число ходов ползуна в минуту:	160
Макс, расстояние между столом и ползуном, мм:	280
Размеры стола, мм:	400×600
Расстояние от оси ползуна до станины (вылет), мм	220
Толщина подштамповой плиты, мм:	80
Напряжение питания, В:	380
Потребляемая мощность, кВт:	5,5
Габаритные размеры, мм:	1330х1305х2600
Масса, кг:	3940

Предназначение прессов КД2126 и 2326

Кривошипный пресс КЕ2130

Пресс кривошипный КД2126 не наклоняемый предназначен для штамповки деталей на провал, а также других операций штамповки с необходимым усилием до 40 тонн.

Пресс кривошипный КД2326 наклоняемый позволяет использовать наклон станины для съема деталей или удаления отхода в просвет между стойками пресса.

Наклон станины (2) пресса кривошипного КД2326 возможен до 30о

Осуществляется механизмом наклона, который представляет собой винтовую пару с ручным приводом и расположен в левой стойке. Тянущий винт 18 помещается в корпусе на стойке, а гайка 17 – в станине. При наклоне станины необходимо извлечь два пальца 1 и винтом 18 установить требуемое положение станины, вставить пальцы 1 и зафиксировать их гайками.

21261

Основные операции выполняющиеся на прессе

Основные разделительные операции

21262

а – отрезка; б – разрезка с отходом; в – разрезка без отхода; г – вырубка; д – надрезка; е – проколка; ж – пробивка; з – обрезка; и – зачистка; к – высечка; л – просечка.

Основные формоизменяющие операции

21263

а – гибка; б – завивка; в – калибровка; г – правка; д – вытяжка; е – вытяжка с утонением; ж – комбинированная вытяжка; з – отбортовка; и – раздача; к – обжим; л – рельефная формовка; м – закатка; н – чеканка; о – скручивание.

Пресс может работать в нескольких режимах

«Одиночный ход» кнопочное двуручное управление применяется при штамповке из штучных заготовок с загрузкой и выгрузкой вручную. А также имеет возможность управление от педали применяется при штамповке из листа, полосы или крупногабаритных заготовок, которые в процессе опускания ползуна необходимо удерживать руками.

«Непрерывный ход» предусматривает только кнопочное управление и применяется при наличии средств автоматизации подачи заготовки в штамповую оснастку.

Режим «Толчок» применяется наладчиком при установке штамповой оснастки.

Режим «Ручной поворот» применяется при наладке пресса, предусматривает перемещение ползуна вращением привода вручную ломиком установленном в отверстие маховика при включенной муфте-тормозе.

21264

1 – педаль; 2 – кнопка “Пуск электродвигателя”; 3 – кнопка “Общий стоп”;

4 – кнопка “Стоп непрерывных ходов”; 5 – кнопки “Ход ползуна” (двурукое включение)

Кинематическая схема работы пресса кривошипного КД2126 и КД2326

21265

I – наклоняемый пресс КД 2326; II – не наклоняемый пресс КД 2126

1 – планка выталкивателя; 2 – ползун; 3 – регулировочный винт; 4 – шатун; 5 – вал эксцентриковый; 6 – втулка эксцентриковая; 7 – гайка; 8 – уравновешиватель; 9 – электродвигатель; 10 – шкив; 11 – маховик; 12 – муфта-тормоз. 13 – механизм наклона

Базовая комплектация

Пресс в сборе
Пневматическая муфта-тормоз (установлена на пресс)
Система смазки (установлена на пресс)
Педаль управления
Электрический шкаф управления

Дополнительное оборудование

Валковая подача
Клещевая подача
Правильное устройство
Разматывающее и наматывающее устройство
Ножницы для резки отходов
Электрический шкаф оснащенный системой автоматического управления

Наша компания оказывает также услуги по проектированию и производству штампов для прессового оборудования.

Поставляемые Станкостроительным объединением «ПРЕССМАШ» станки и оборудование имеют полный пакет необходимой документации, а также отвечают всем действующим в РФ нормативам и стандартам.

Документация к оборудованию

Технический паспорт
Руководство по эксплуатации
Сертификат соответствия

Гарантия на оборудование и пуско-наладочные работы

На пресс действует гарантия завода-изготовителя, возможно послегарантийное обслуживание, а также заказ оригинальных запасных деталей, узлов и дополнительных комплектующих.

Осуществляем доставку и проведение пуско-наладочных работ по всей России и странам СНГ.

Специалисты «ПРЕССМАШ» при необходимости проведут обучение производственного персонала Заказчика по обслуживанию и эксплуатации оборудования.

У нас действует гибкая система оплаты. По согласованию с Заказчиком, возможна отсрочка платежа, а также есть возможность сотрудничества с ведущими лизинговыми компаниями.
