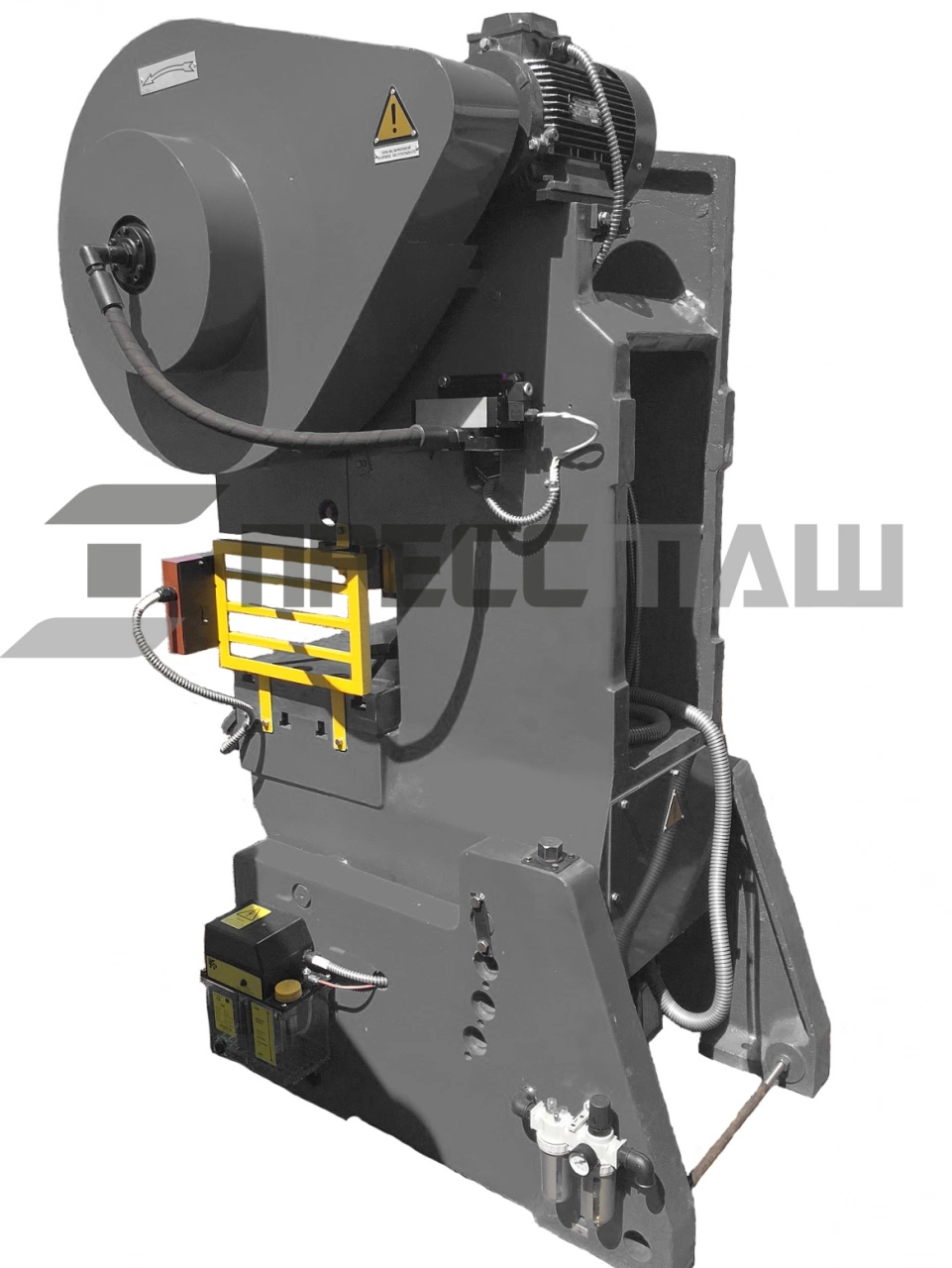

Пресс КД2122/КД2322 кривошипный механический усилием 16т

В наличии

Пресс КД2122/КД2322 кривошипный механический усилием 16т

В наличии

Усилие, тонн

Сравнить

Запросить ТКП

Оставьте заявку, и наш менеджер ответит на любые интересующие вас вопросы и вышлет ТКП

Описание Пресс КД2122/КД2322 кривошипный механический усилием 16т

Пресс кривошипный КД2122 открытый простого действия не наклоняемый и пресс кривошипный КД2322 наклоняемый представляют собой гамму быстроходных прессов усилием 160 кН (16 т.)

Наименование	Значение
Номинальное усилие пресса, тс:	16
Ход ползуна регулируемый, мм:	5/55 (5/71)*
Число ходов ползуна в минуту:	120 (180)*
Наибольшее расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм:	220 (250)*
Размеры стола, слева направо, мм:	420 (500)*
Ширина стола, спереди назад, мм:	280 (380)*
Расстояние (в свету) между стойками станины, мм	200
Толщина подштамповой плиты, мм:	70
Напряжение питания, В:	380
Потребляемая мощность, кВт:	2
Габаритные размеры, мм:	990x1085x1875 (1120х995х1960)*
Масса, кг:	1320 (1560)*

* — специальное исполнение

Режимы работы прессов КД 2122 и КД 2322

Пресс может работать в нескольких режимах. «Одиночный ход» – кнопочное двуручное управление применяется при штамповке из штучных заготовок с загрузкой и выгрузкой вручную. Имеется возможность управления от педали применяемая при штамповке из листа, полосы или крупногабаритных заготовок, которые в процессе опускания ползуна необходимо удерживать руками.

«Непрерывный ход» предусматривает только кнопочное управление и применяется при наличии средств автоматизации подачи заготовки в штамповую оснастку.

Режим «Толчок» применяется наладчиком при установке штамповой оснастки.

Режим «Ручной поворот» применяется при наладке пресса, предусматривает перемещение ползуна вращением привода вручную ломиком установленном в отверстие маховика при включенной муфте-тормозе.

Основные операции, выполняющиеся на прессе

Основные разделительные операции

а – отрезка; б – разрезка с отходом; в – разрезка без отхода; г – вырубка; д – надрезка; е – проколка; ж – пробивка; з – обрезка; и – зачистка; к – высечка; л – просечка.

Основные формоизменяющие операции

21222

а – гибка; б – завивка; в – калибровка; г – правка; д – вытяжка; е – вытяжка с утонением; ж – комбинированная вытяжка; з – отбортовка; и – раздача; к – обжим; л – рельефная формовка; м – закатка; н – чеканка; о – скручивание.

Предназначение кривошипных прессов КД 2122 и КД 2322

Пресс кривошипный КД2122 не наклоняемый предназначен для штамповки деталей на провал, а также других операций штамповки с необходимым усилием до 16 тонн.

Пресс кривошипный КД2322 наклоняемый позволяет использовать наклон станины для съема деталей или удаления отхода в просвет между стойками пресса.

Наклон станины (2) пресса кривошипного КД2322 возможен до 30о

Осуществляется механизмом наклона, который представляет собой винтовую пару с ручным приводом и расположен в левой стойке. Тянущий винт 18 помещается в корпусе на стойке, а гайка 17 – в станине. При наклоне станины необходимо извлечь два пальца 1 и винтом 18 установить требуемое положение станины, вставить пальцы 1 и зафиксировать их гайками.

21223

Кривошипные пресса КД2122 и КД2322 нашего производства востребованы в таких отраслях, как точное машиностроение, благодаря высокой производительности пресса, авиационной промышленности, где необходима высокая точность получения деталей, в различных НИИ, где важны небольшие габариты пресса, и на участках НПО за счет простоты наладки штамповой оснастки.

Наши кривошипные пресса КД2122г и КД2322г обладают высокой надежностью за счет применения комплектующих известных мировых фирм, в таких узлах как муфта-тормоз, в пневмосистеме, системе смазки, электрооборудовании.

Пресс кривошипный КД2122 и пресс кривошипный КД2322 успешно работают на предприятиях и коммерческих производственных фирмах в Московской, Тверской, Ленинградской, Брянской, Тульской, Ростовской, Челябинской, Томской, Свердловской областях, Республике Татарстан, Чувашской республике, Чеченской республике. Также имеем опыт поставки данных прессов в страны СНГ.

Базовая комплектация

Пресс в сборе
Пневматическая муфта-тормоз (установлена на пресс)
Система смазки (установлена на пресс)
Педаль управления
Электрический шкаф управления

Дополнительное оборудование

Валковая подача
Клещевая подача
Правильное устройство
Разматывающее и наматывающее устройство
Ножницы для резки отходов
Электрический шкаф, оснащенный системой автоматического управления

Наша компания оказывает также услуги по проектированию и производству штампов для прессового оборудования.

Поставляемые Станкостроительным объединением «ПРЕССМАШ» станки и оборудование имеют полный пакет необходимой документации, а также отвечают всем действующим в РФ нормативам и стандартам.

Документация к оборудованию

Технический паспорт
Руководство по эксплуатации
Сертификат соответствия

На пресс действует гарантия завода-изготовителя, возможно послегарантийное обслуживание, а также заказ оригинальных запасных деталей, узлов и дополнительных комплектующих.

Осуществляем доставку и проведение пуско-наладочных работ по всей России и странам СНГ.

Специалисты «ПРЕССМАШ» при необходимости проведут обучение производственного персонала Заказчика по обслуживанию и эксплуатации оборудования.

У нас действует гибкая система оплаты. По согласованию с Заказчиком, возможна отсрочка платежа, а также есть возможность сотрудничества с ведущими лизинговыми компаниями. Чтобы узнать актуальную цену пресса К2019, запросите коммерческое предложение с помощью формы обратной связи, расположенной ниже или позвоните на номер горячей линии 8 (800) 3333-222.
