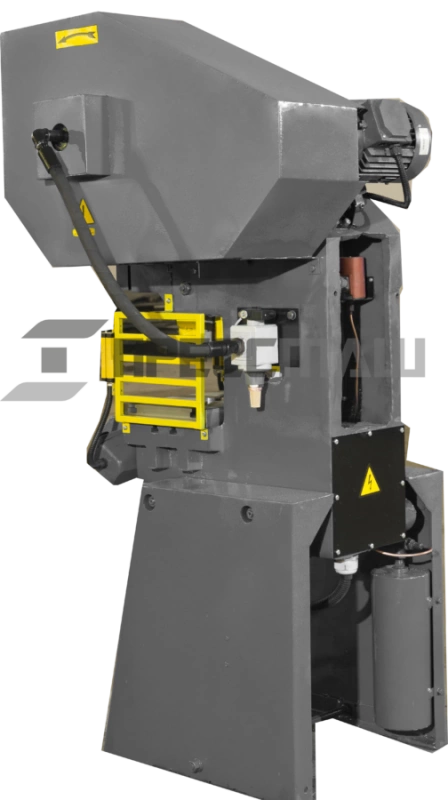

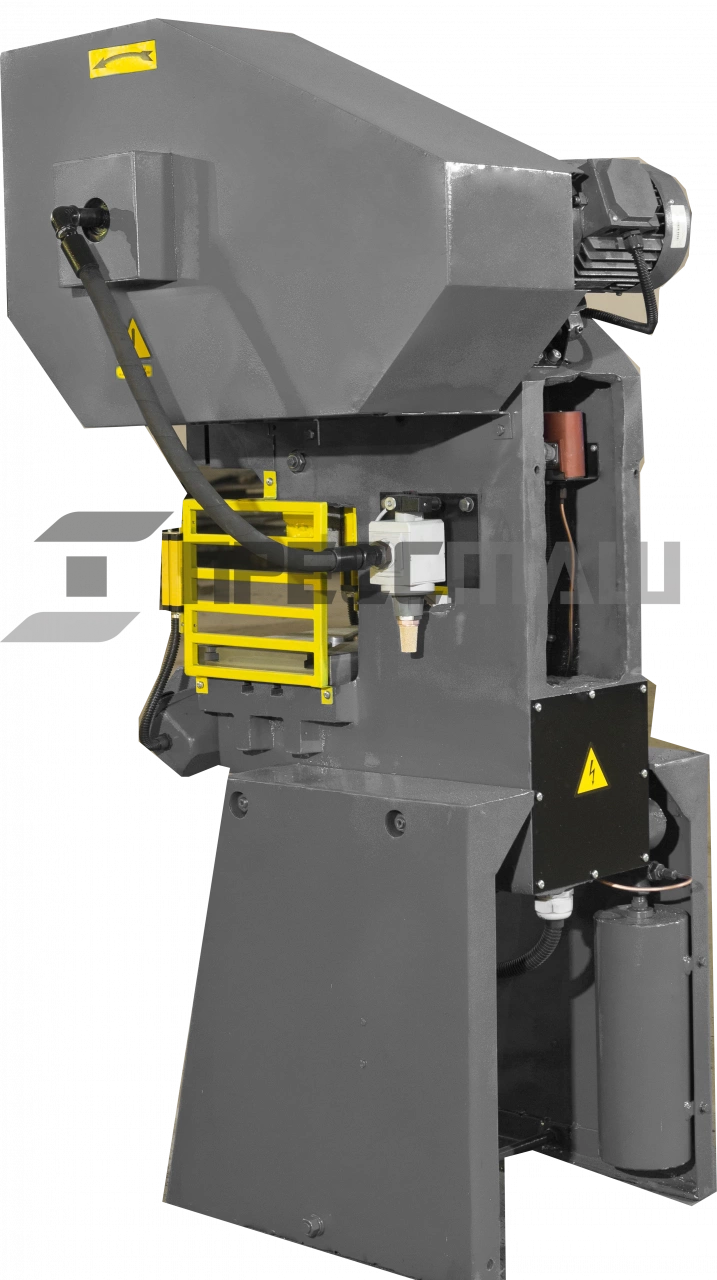

Пресс КД2118, КД2318 кривошипный механический усилием 6,3т

  • Под заказ
Усилие, тонн

Пресс кривошипный КД2118 (К2118) открытый простого действия  не наклоняемый и пресс кривошипный КД2318 наклоняемый представляют собой гамму быстроходных прессов усилием 63 кН (6,3 т.)

Кривошипные пресса КД2118 и КД2318 нашего производства востребованы в таких отраслях, как точное машиностроение, благодаря высокой производительности пресса, авиационной промышленности, где необходима высокая точность получения деталей, в различных НИИ, где важны небольшие габариты пресса, и на участках НПО за счет простоты наладки штамповой оснастки.

Наши кривошипные пресса КД2118 и КД2318 обладают высокой надежностью за счет применения комплектующих известных мировых фирм, в таких узлах как муфта-тормоз, в пневмосистеме, системе смазки, электрооборудовании.

в Московской, Тверской, Ленинградской, Брянской, Тульской, Ростовской, Челябинской, Томской, Свердловской областях, Республике Татарстан, Чувашской республике, Чеченской республике. Также имеем опыт поставки данных прессов в страны СНГ.

Наименование КД2118 КД2318
Номинальное усилие пресса, тс: 6,3 6,3
Ход ползуна регулируемый, мм: 5/50 5/50
Число ходов ползуна в минуту: 200 200
Размеры стола, мм: 280×360 280×360
Расстояние от оси штока до станины, мм: 150 150
Расстояние между стойками станины в свету, мм 140 140
Наибольшее расстояние между столом и ползуном в его нижнем положении при наибольшем ходе, мм 200 200
Угол наклона станины, grad 30
Потребляемая мощность, кВт: 1.1 1.1
Габаритные размеры, мм: 990x820x1805 990x820x1805
Масса, кг: 610 615

Основные операции, выполняющиеся на прессе

Разделительные операции: разрезка, отрезка, вырубка, высечка, пробивка.

Формоизменяющие операции: гибка, правка, вытяжка, отбортовка.

Предназначение КД 2118 и КД 2318

Пресс кривошипный КД2118 не наклоняемый предназначен для штамповки деталей на провал, а также других операций штамповки с необходимым усилием до 6,3 тонн.

Пресс кривошипный КД2318 наклоняемый позволяет использовать наклон станины для съема деталей или удаления отхода в просвет между стойками пресса.

Наклон станины (2) пресса кривошипного КД2318 возможен до 30о

Осуществляется механизмом наклона, который представляет собой винтовую пару с ручным приводом и расположен в левой стойке. Тянущий винт 18 помещается в корпусе на стойке, а гайка 17 – в станине. При наклоне станины необходимо извлечь два пальца 1 и винтом 18 установить требуемое положение станины, вставить пальцы 1 и зафиксировать их гайками.

Основные операции, выполняющиеся на прессе

Разделительные операции: разрезка, отрезка, вырубка, высечка, пробивка.

Формоизменяющие операции: гибка, правка, вытяжка, отбортовка.

Предназначение КД 2118 и КД 2318

Пресс кривошипный КД2118 не наклоняемый предназначен для штамповки деталей на провал, а также других операций штамповки с необходимым усилием до 6,3 тонн.

Пресс кривошипный КД2318 наклоняемый позволяет использовать наклон станины для съема деталей или удаления отхода в просвет между стойками пресса.

Наклон станины (2) пресса кривошипного КД2318 возможен до 30о

Осуществляется механизмом наклона, который представляет собой винтовую пару с ручным приводом и расположен в левой стойке. Тянущий винт 18 помещается в корпусе на стойке, а гайка 17 – в станине. При наклоне станины необходимо извлечь два пальца 1 и винтом 18 установить требуемое положение станины, вставить пальцы 1 и зафиксировать их гайками.

kd21181

Режимы работы пресса КД2318 КД2118

Пресс может работать в нескольких режимах. «Одиночный ход» – кнопочное двуручное управление применяется при штамповке из штучных заготовок с загрузкой и выгрузкой вручную. Имеется возможность управления от педали применяемая при штамповке из листа, полосы или крупногабаритных заготовок, которые в процессе опускания ползуна необходимо удерживать руками.

«Непрерывный ход» предусматривает только кнопочное управление и применяется при наличии средств автоматизации подачи заготовки в штамповую оснастку.

Режим «Толчок» применяется наладчиком при установке штамповой оснастки.

Режим «Ручной поворот» применяется при наладке пресса, предусматривает перемещение ползуна вращением привода вручную ломиком установленном в отверстие маховика при включенной муфте-тормозе.

Базовая комплектация

  • Пресс в сборе
  • Пневматическая муфта-тормоз (установлена на пресс)
  • Система смазки
  • Педаль управления
  • Электрический шкаф управления

Дополнительное оборудование

  • Валковая подача
  • Клещевая подача
  • Правильное устройство
  • Разматывающее и наматывающее устройство
  • Ножницы для резки отходов
  • Электрический шкаф, оснащенный системой автоматического управления

Наша компания оказывает также услуги по проектированию и производству штампов для прессового оборудования.

Поставляемые Станкостроительным объединением «ПРЕССМАШ» станки и оборудование имеют полный пакет необходимой документации, а также отвечают всем действующим в РФ нормативам и стандартам.

Документация к оборудованию

  • Технический паспорт
  • Руководство по эксплуатации
  • Сертификат соответствия

На пресс действует гарантия завода-изготовителя, возможно послегарантийное обслуживание, а также заказ оригинальных запасных деталей, узлов и дополнительных комплектующих.

Осуществляем доставку и проведение пуско-наладочных работ по всей России и странам СНГ.

Специалисты «ПРЕССМАШ» при необходимости проведут обучение производственного персонала Заказчика по обслуживанию и эксплуатации оборудования.

У нас действует гибкая система оплаты. По согласованию с Заказчиком, возможна отсрочка платежа, а также есть возможность сотрудничества с ведущими лизинговыми компаниями. Чтобы узнать актуальную цену пресса К2019, запросите коммерческое предложение с помощью формы обратной связи, расположенной ниже или позвоните на номер горячей линии 8 (800) 3333-222.
