Пресс чеканочный кривошипно-коленный усилием 4000 кН модели КБ8336 для выполнения холодноштамповочных работ, требующих высоких удельных давлений при небольших ходах (чеканка, калибровка, доводка, объёмная формовка и т.д.), а также операций холодного выдавливания стальных деталей.
Размеры и форма изделий, обрабатываемых на прессе, ограничиваются:
- графиком допускаемых усилий на ползуне;
- наибольшей работой, затрачиваемой на деформирование заготовки за один ход ползуна;
- размерами штампового пространства и величиной хода ползуна.
Данный пресс в основном применяется в таких отраслях как приборостроение, инструментальная промышленность, сельскохозяйственное машиностроение, часовая промышленность, и другие области машиностроения, а так же частные мастерские и производства.
Пресс чеканочный КБ8336 обладает высокой надежностью за счет применения комплектующих известных мировых фирм, в таких узлах как муфта-тормоз, пневмосистема, система смазки, электрооборудование. Каждый пресс перед отправкой проходит испытания на соответствия норм точности и жесткости. Основные проверяемые показатели:
- Отклонение от плоскости: по поверхности стола, по поверхности ползуна
- Отклонение от параллельности нижней поверхности ползуна поверхности стола
- Отклонение от перпендикулярности хода ползуна к поверхности стола
- Радиальное и торцовое биение маховика

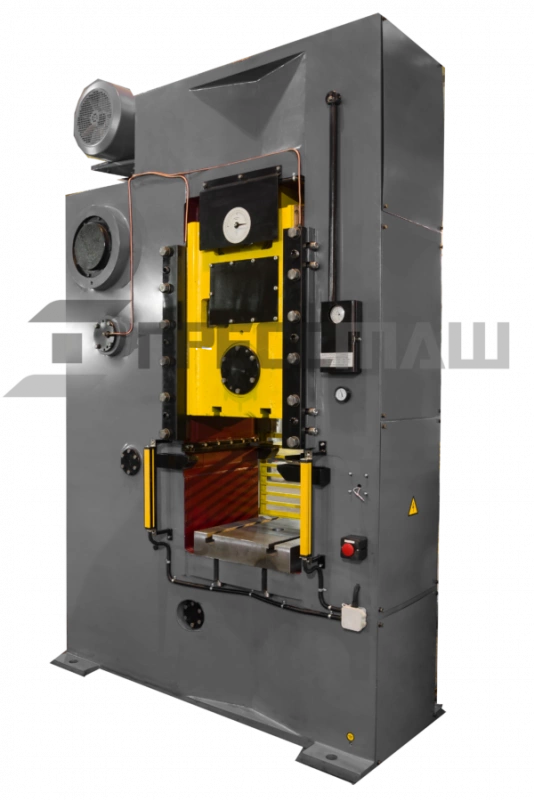

Общий вид пресса
1 – станина сварная; 2 – привод клиноременной передачи; 3 – привод; 4 – ползун; 5 – уравновешиватель ползуна; 6 – выталкиватель нижний; 7 – тормоз маховика; 9 – привод регулировки закрытой высоты; 10 – командоаппарат; 11 – воздухопровод; 12 – указатель положения кривошипа; 13 – указатель регулировки; 15 – маслопровод; 16 – смазка ползуна; 17 – слив масла; 18 – размещение электрооборудования и разводка; 20 – коробка зажимов; 21 – пульт управления; 22 – указатель усилий.
На двигателе 1 жёстко закреплён ведущий шкив 2 клиноременной передачи 3, который передаёт движение на маховик 4.
От маховика через муфту-тормоз 5 вращательный момент передаётся на цилиндрический редуктор. На ведомой оси редуктора имеется эксцентрик, который служит для преобразования вращательно-поступательного движения шатуна.
Для регулировки закрытой высоты пресса служит эксцентриковый вал, движение на который передаётся от двигателя 14 через двухступенчатый червячный редуктор 16.
Режимы работы
На прессе предусмотрены следующие режимы работы:
- одиночный ход;
управление педалью, при штамповке штучных заготовок, при наличии защиты штамповой зоны.
управление кнопками «Ход» на пульте управления (двурукое включение) при штамповке штучных заготовок.
- непрерывные хода;
управление кнопками «Ход» При автоматической подаче заготовок в штамп и удаление изделий за пределы опасной зоны.
- толчок;
управление кнопками «Ход» При наладке пресса остановка ползуна произойдет одновременно с прекращением нажима на кнопку.
- регулировка;
нажатием кнопок «вверх ползун», «Вниз ползун» При регулировке штампового пространства предусматривается отключение главного электродвигателя и включение вспомогательного.
- ручной проворот.
Ползун, привод регулировки закрытой высоты, указатель регулировки
Маховик и привод
Стол, система фотозащиты
Базовая комплектация
- Пресс в сборе
- Электрический шкаф управления
- Педаль управления
- Пульт управления
Дополнительное оборудование
- Валковая подача
- Клещевая подача
- Правильное устройство
- Разматывающее и наматывающее устройство
- Ножницы для резки отходов
Наша компания оказывает также услуги по проектированию и производству штампов для прессового оборудования.
Поставляемые Станкостроительным объединением «ПРЕССМАШ» станки и оборудование имеют полный пакет необходимой документации, а также отвечают всем действующим в РФ нормативам и стандартам.
Документация к оборудованию
- Технический паспорт
- Руководство по эксплуатации
- Сертификат соответствия
Гарантия на оборудование и пуско-наладочные работы
На пресс действует гарантия завода-изготовителя, возможно послегарантийное обслуживание, а также заказ оригинальных запасных деталей, узлов и дополнительных комплектующих.
Осуществляем доставку и проведение пуско-наладочных работ по всей России и странам СНГ.
Специалисты «ПРЕССМАШ» при необходимости проведут обучение производственного персонала Заказчика по обслуживанию и эксплуатации оборудования.
У нас действует гибкая система оплаты. По согласованию с Заказчиком, возможна отсрочка платежа, а также есть возможность сотрудничества с ведущими лизинговыми компаниями.
