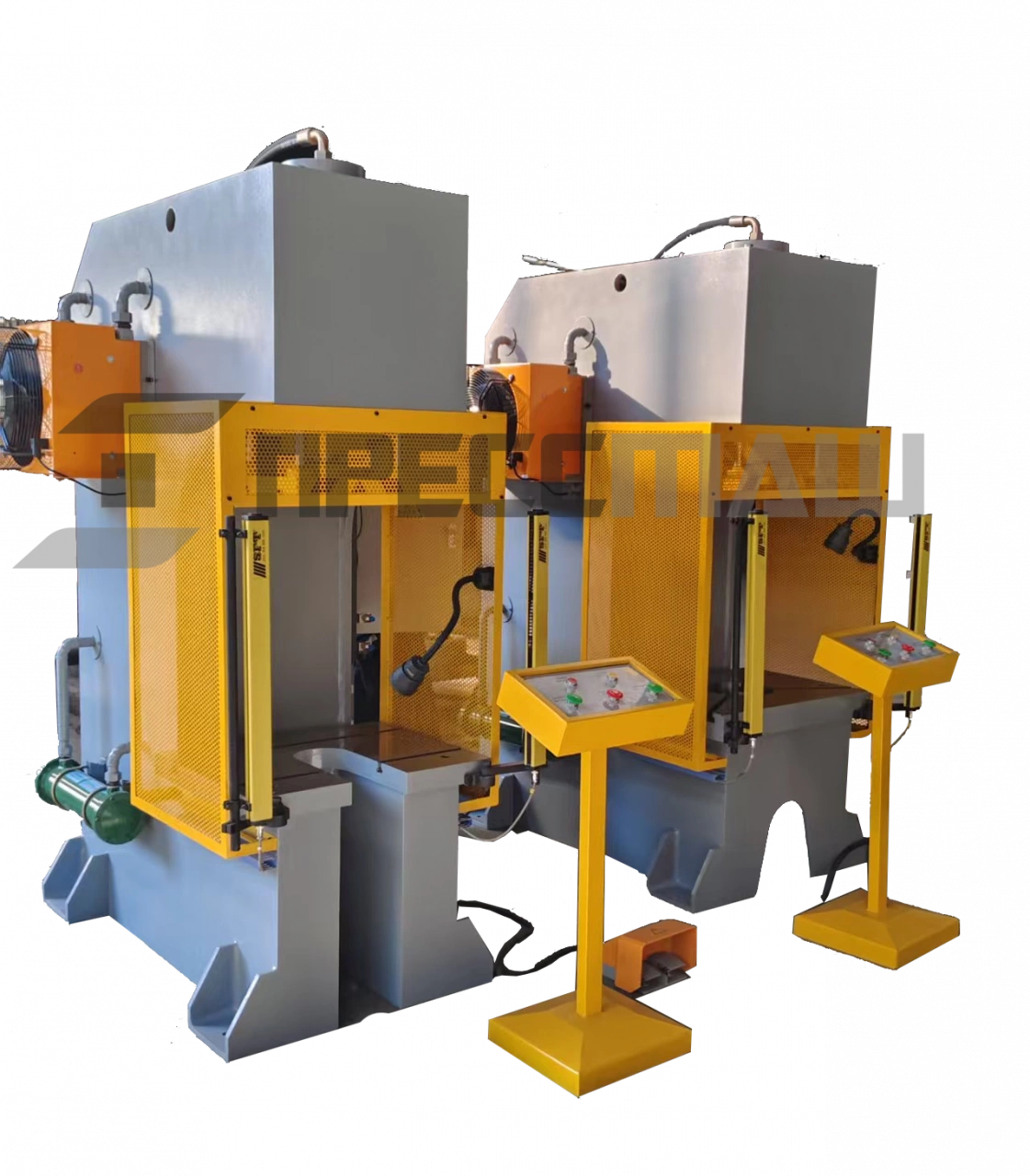

Пресс гидравлический одностоечный с С-образной станиной имеет простую и компактную конструкцию относится к универсальному виду оборудования для выполнения различных операций обработки давлением. Данный пресс является аналогом пресса HVC-2-40 бренда LITOSTROJ и пресса PYE 40 бренда Erfurt.
Преимущества серии С-образные 63
- Ползун имеет 4 направляющие для точной штамповки и защита от вращения цилиндра
- Двойная система охлаждения
- Регулировка выдержки под давлением
- Съемные верхние и нижние подштамповые плиты
- Электронно показывающий манометр
- Современные комплектующие предоставленные на рынке в свободном доступе
- Возможность дооснастить маркетной плитой
Предлагаем вашему вниманию прессы гидравлические С-образные серии 63 – это оборудование разработано компанией ПРЕССМАШ на контрактном производстве у наших партнеров из Китая. Взяв наш опыт поставок и взаимодействия с российскими клиентами, мы создали с Китайскими партнерами идеальный баланс между стоимостью и современным техническим оснащением пресса.
Пресс гидравлический одностоечный с С-образной станиной имеет простую и компактную конструкцию относится к универсальному виду оборудования для выполнения различных операций обработки давлением.
Примеры операций выполняющиеся на прессе:
- Монтажно-запрессовочные работы (выпрессовки, запрессовки);
- Гибка, калибровка, рихтовка;
- Штамповка;
- Правка;
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
СТАНИНА представляющая собой цельносварную С-образную конструкцию из стального листового материала.
Станина серая, ползун желтый с черными полосами.

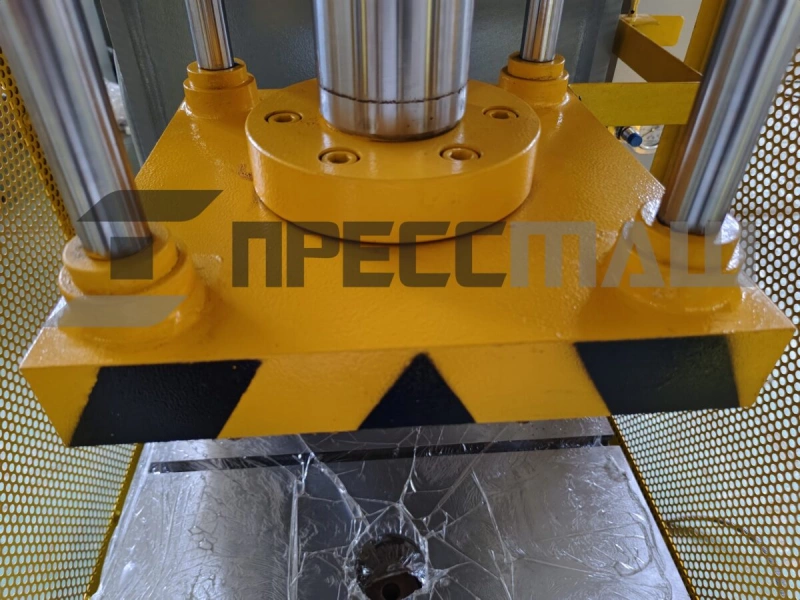

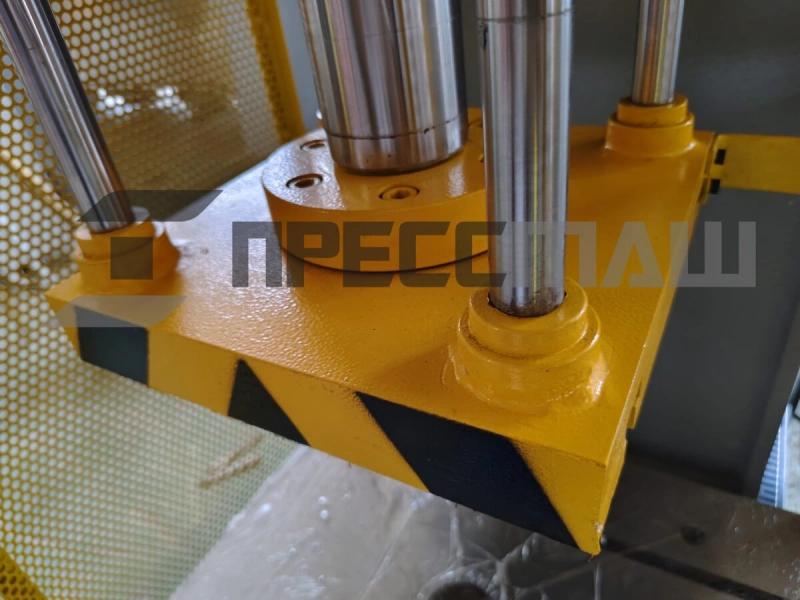

ВЕРХНЯЯ ПОДШТАМПОВАЯ ПЛИТА с Т-образными пазами
Плита имеет четыре направляющие, благодаря этому, повышается точность штамповки и направляющие предотвращают проворачивания ползуна в процессе работы.
Направляющие крепятся к плите с помощью резьбового соединения, а сама плита крепится к цилиндру фланцем с помощью болтового соединения, что позволяет легко произвести замену плиты в случае ее износа.

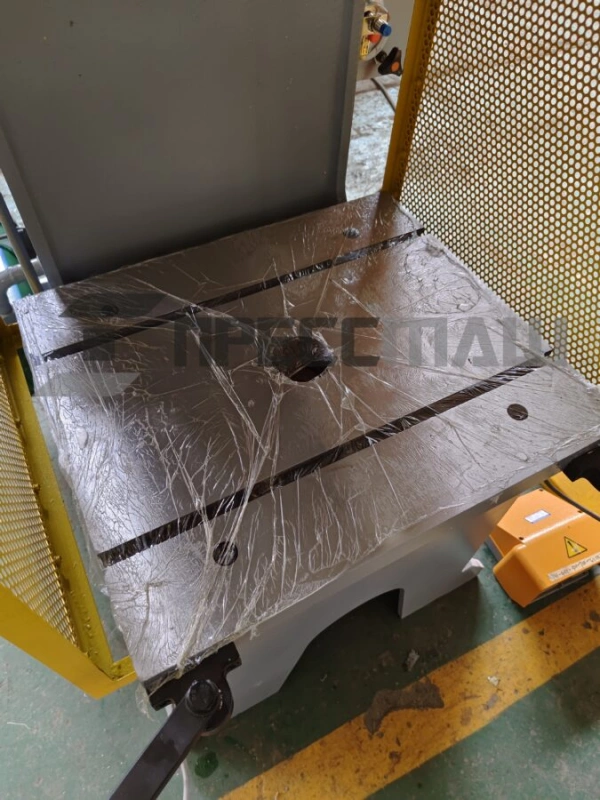

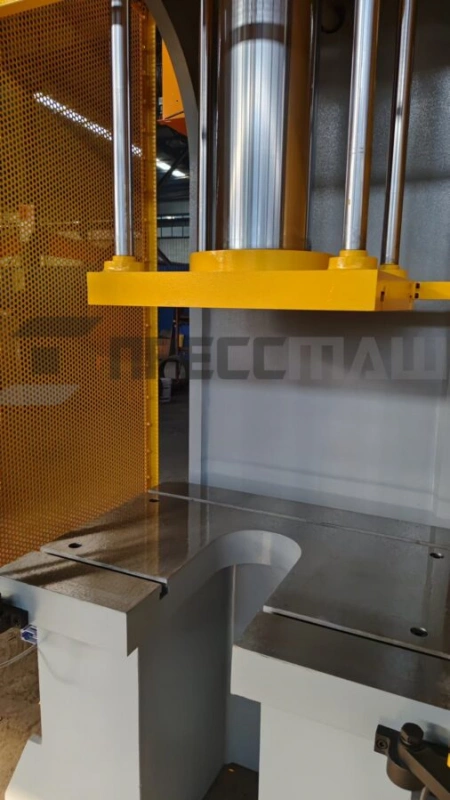

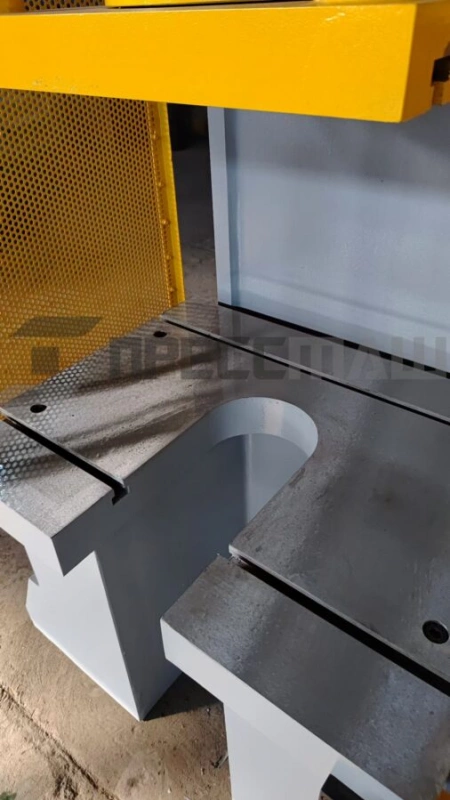

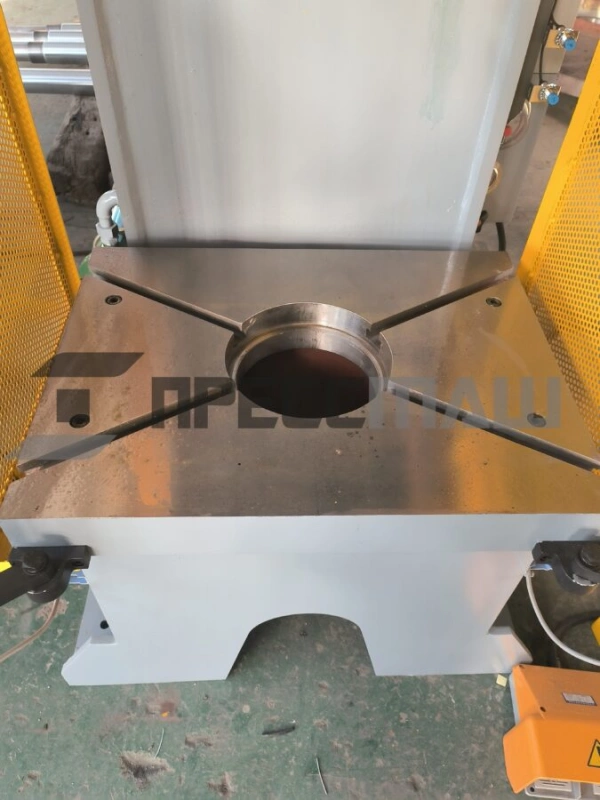

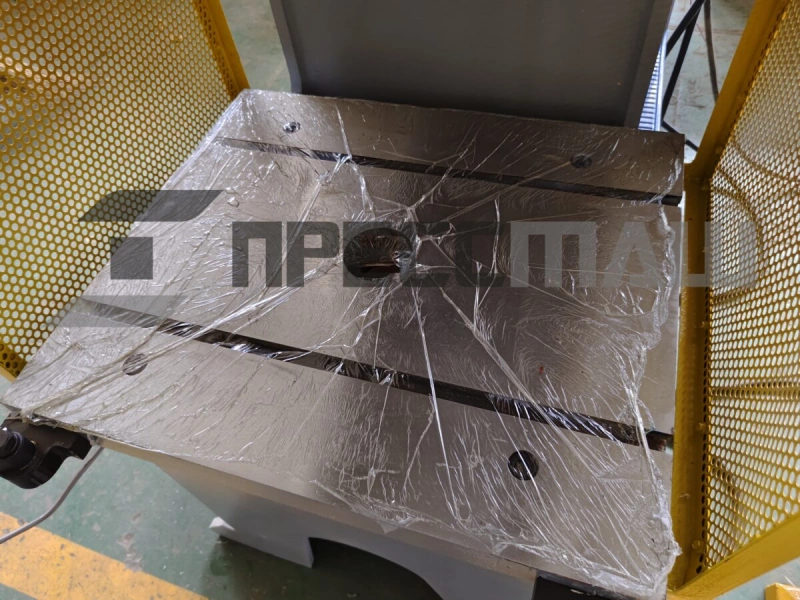

НИЖНЯЯ ПОДШТАМПОВАЯ ПЛИТА с Т-образными пазами имеет вырез аналогичный как у прессов советской и российской конструкции, это является плюсом если данный вырез был задействован в вашем технологическом процессе.
Подштамповая плита крепится к статине с помощью болтов, а не сваркой, что позволит в случае износа плиты легко осуществить ее замену.

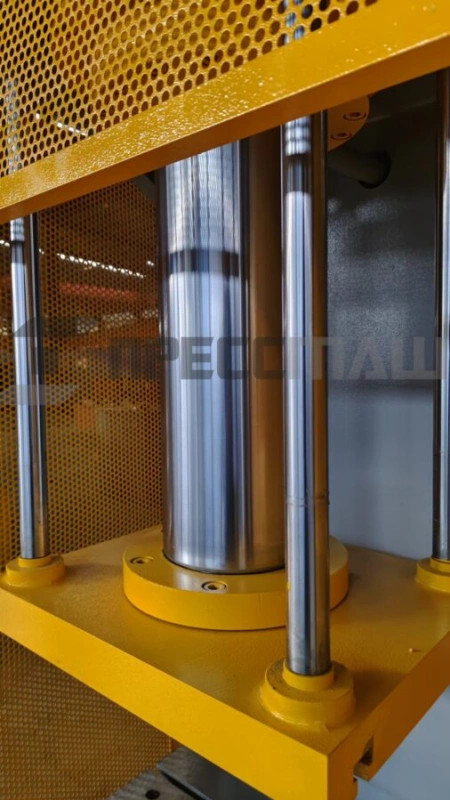

ГЛАВНЫЙ ЦИЛИНДР установленный в верхней части пресса. Корпус и шток цилиндра изготовлены из высококачественных материалов, шток закален и отпущен, и покрыт твердым хромом. Центровка штока выполняется неметаллическим износостойким направляющим кольцом, эффективно предотвращающим износ корпуса вследствие контакта с металлом.

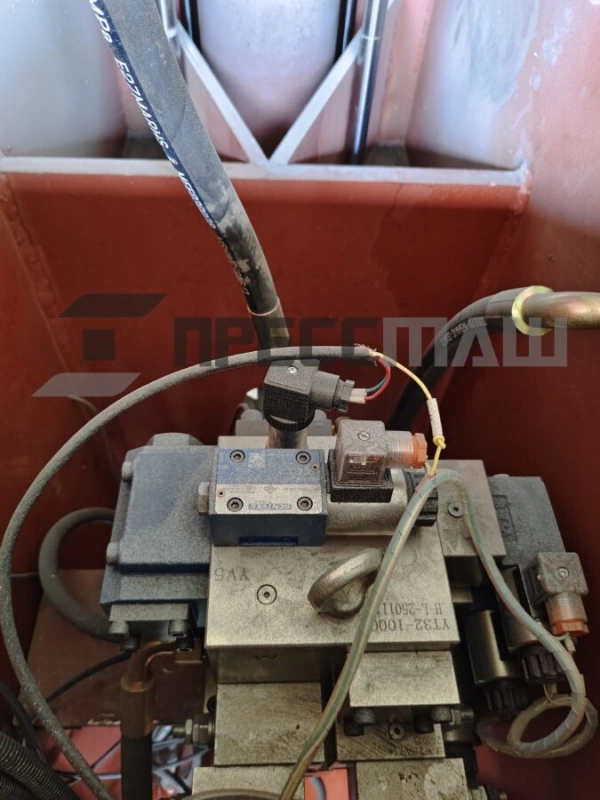

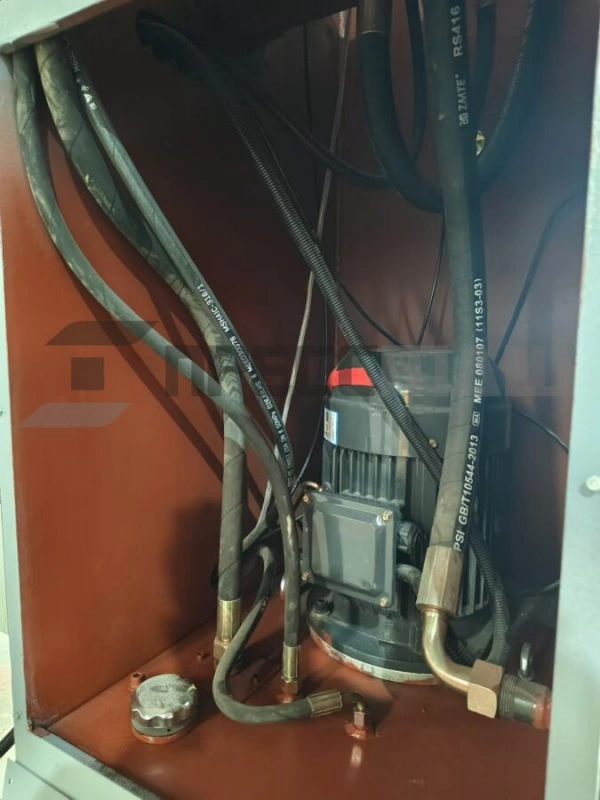

СИЛОВАЯ УСТАНОВКА элементами которой являются электродвигатель, гидравлический насос, блок клапанов, масляный бак. Этот узел нагнетает и распределяет рабочую жидкость в гидравлической части пресса и с помощью электрической системы управления привод в движение цилиндр.
СИСТЕМА ОХЛАЖДЕНИЯ важная часть для гидравлического пресса, которая защищает от перегрева пресса и его не эффективного простоя. На прессе установлено два типа охлаждения:
— ВОДЯНОЕ охлаждения, посредством трубопровода масло поступает в змеевик, который необходимо подключить к общезаводской водяной системе для эффективного охлаждения масла.
— ВОЗДУШНОЕ охлаждение, не везде есть общезаводское водяное охлаждение, поэтому на прессе предусмотрено и воздушное охлаждение, которое состоит из радиатора и вентилятора, что позволяет также эффективно охлаждать масло и не перегревать пресс.
ФОТОЭЛЕКТРОННАЯ ЗАЩИТА И БОКОВЫЕ ОГРАЖДЕНИЯ в обязательном порядке установлены на прессе для обеспечения безопасности оператора при работе.

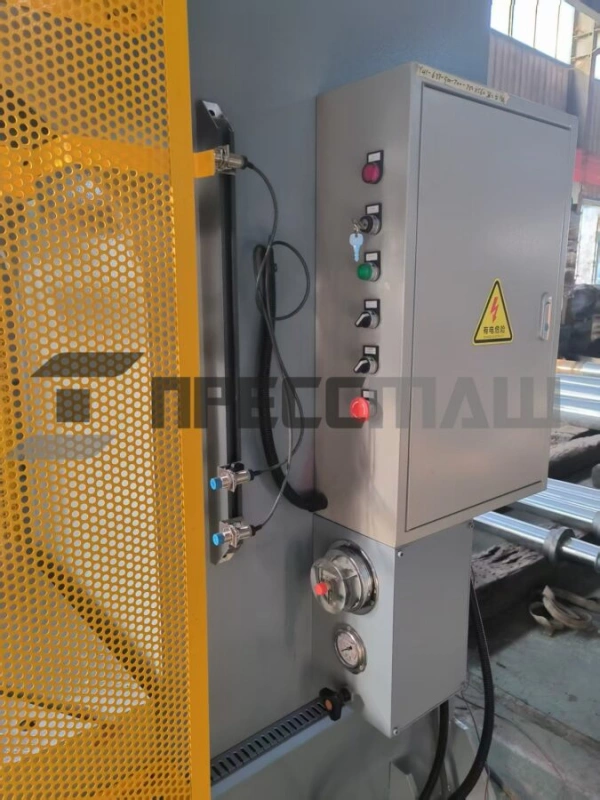

ОГРАНИЧИТЕЛЬ ХОДА ползуна расположенные с правой стороны. Ход ползуна регулируется в заданном диапазоне при помощи механической стойки и концевых выключателей.
За дополнительную плату, если это необходимо для технического процесса возможна установка энкодерной линейки.

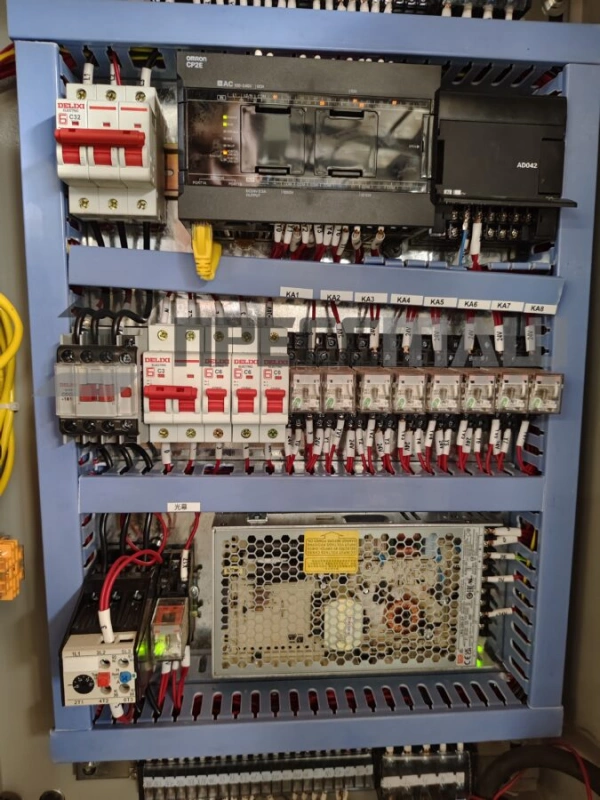

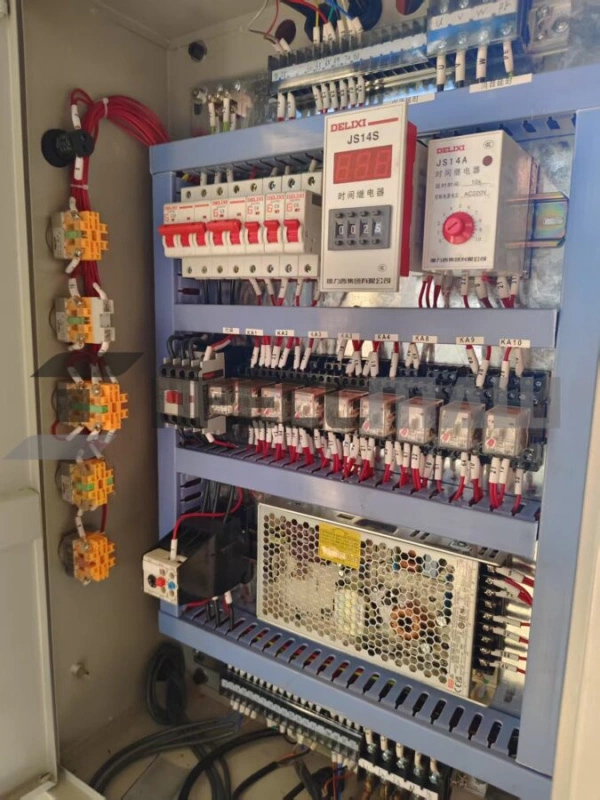

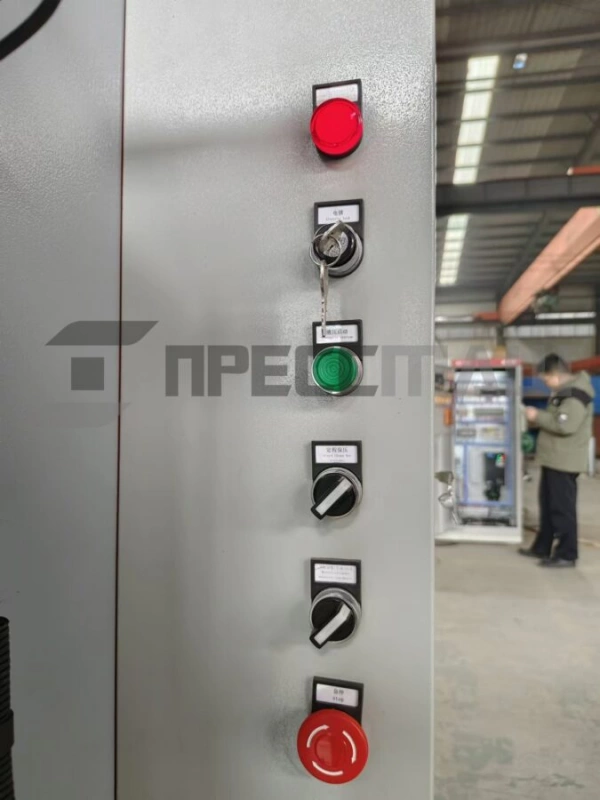

ЭЛЕКТРИЧЕСКИЙ ШКАФ УПРАВЛЕНИЯ смонтирован сбоку на станине пресса.

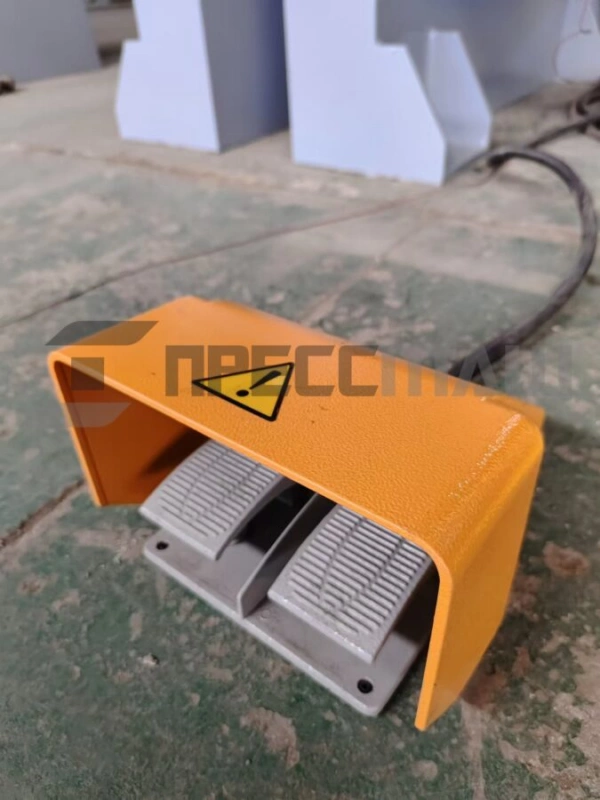

УПРАВЛЕНИЕ ПРЕССОМ осуществляются с помощью выносного пульта и педали.
РЕГУЛЯТОР ДАВЛЕНИЯ установлен на прессе совместно с манометром, с помощью колесика можно производить ручную регулировку давления в системе.
ПРЕСС ИМЕЕТ ТРИ РЕЖИМА РАБОТЫ
Ø ручной
Ø полуавтоматический
Ø автоматический
Прессом можно управлять с помощью ручного кнопочного управления и ножной педали.
Возможность настройки рабочего усилия и хода ползуна в зависимости от требований технологического процесса.
- Пресс в сборе;
- Электрический шкаф (установлен на прессе);
- Гидроагрегат (установлен на прессе);
- Боковые решетки ограждения (установлены на прессе);
- Фотоэлектронная защита (установлена на прессе);
- Пульт управления;
- Педаль управления;
- Система охлаждения (водяная и воздушная);
- Техническая документация на русском языке;
- Технический таблички на русском языке.
