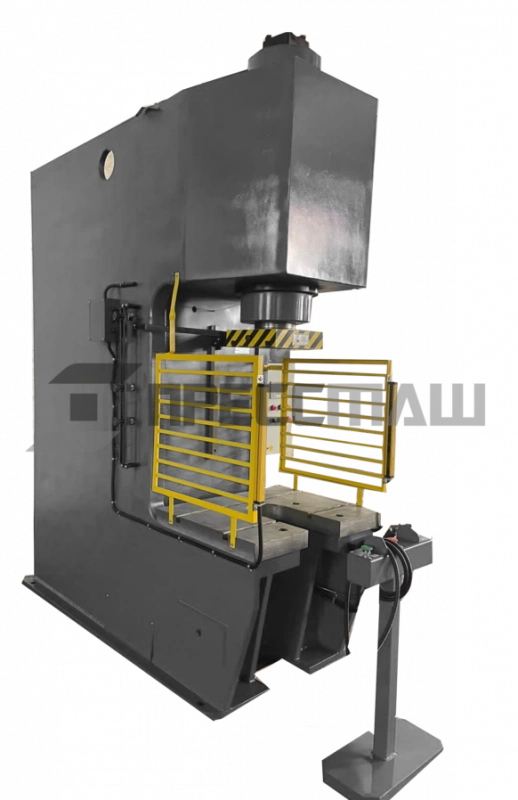

Вертикальный гидравлический пресс П6324Б усилием 25т
Запросить ТКП
Оставьте заявку, и наш менеджер ответит на любые интересующие вас вопросы и вышлет ТКП
Описание Вертикальный гидравлический пресс П6324Б усилием 25т
Пресс гидравлический одностоечный с приводом усилием 25тс (250кН) модели П6324Б относится к универсальному виду оборудования для выполнения различных операций обработки давлением:
- Монтажно-запрессовочные работы (выпрессовки, запрессовки)
- Гибка, калибровка, рихтовка.
- Правка, при установке правильного устройства и правильного стола.
Применение
Данный гидравлический пресс модели П6324Б востребован на ремонтных участках и мастерских, машиностроительных заводах, таких направлений как: авиастроение, судостроение, автомобилестроение, сельскохозяйственное. Эксплуатируется коммерческими фирмами для получения товаров народного потребления.
Пресс гидравлический П6324Б нашего производства поставлен в Центральный федеральный округ, Северо-Западный ФО, Южный ФО, Северо-Кавказский ФО, Приволжский ФО, Уральский ФО, Сибирский ФО и страны СНГ.
Устройство пресса П6324Б
Общий вид пресса
1 – станина; 2 – рабочий цилиндр; 3 – ползун; 4 – гидроагрегат; 5 – пульт; 6 – шкаф управления; 7 – электрооборудование; 8 – фотозащита; 9 – бак наполнения.
Станина сварной конструкции имеет верхнюю и нижнюю консоли и вертикальную стойку, в средней части проёма которой имеется ёмкость под масло. На верху ёмкости устанавливается гидроагрегат.
В верхней консоли закреплён при помощи разрезного кольца и гайки рабочий цилиндр 2. На верхнем торце цилиндра установлен клапан наполнения, с которым соединён бак наполнения 9.
К нижнему торцу штока цилиндра болтами прикреплён ползун 3, имеющий направляющую планку на станине, предотвращающую поворот ползуна со штоком вокруг вертикальной оси. Слева на ползуне закреплён кронштейн с флажком для взаимодействия с конечными выключателями, установленными на левой стороне стойки пресса.
В передней части верхней консоли закреплены контактный (ЭКМ) и обычный манометры.
С правой стороны на стойке пресса закреплён электрошкаф 6 с панелью управления, индикацией и контроллером. Внутри шкафа, на гидроагрегате и по прессу размещено электрооборудование 7.
Пульт двухкнопочного управления 5 выполнен выносным для удобства управления.
Справа на нижней консоли установлена рукоятка ручного управления (джойстик).
Внутри станины размещены гидроагрегат и трубопроводы, соединяющие гидроагрегат с цилиндром, баком наполнения и манометрами.
В нижней части ёмкости под масло установлен змеевик-маслоохладитель.
На прессе имеются узлы фотозащиты 8.
Режимы работы пресса П6324Б
«Полуавтоматический режим» В исходном положении ползун пресса находится в верхнем положении. Цикл пресса осуществляется нажатием кнопок «Ход» двурукого управления. Ход ползуна ограничен положением конечного выключателя, далее ползун совершает возвратный ход, до начального положения, цикл считается законченным.
«Наладочный режим» управление движением ползуна пресса осуществляется рукояткой, движениями вверх и вниз. Ползун движется вниз на холостом ходу, до конечного выключателя, далее на рабочем ходе, при достижения нижний точки ползун останавливается или до срабатывания необходимого давления. Ползун движется вверх на холостом ходе. Скорость ползуна пресса на холостом и рабочем ходе регулируется величиной хода рукоятки, при установке рычага в нейтральное положение движение ползуна прекращается.
Надежность пресса
Отдел ОТК Орского станкостроительного завода проводит испытания гидравлического пресса П6324Б на соответствия норм точности и жесткости. По следующим основным показателям:
- Неплоскостность поверхности стола
- Неплоскостность нижней поверхности ползуна
- Неперпендикулярность хода штока (ползуна) относительно поверхности стола
- Непараллельность нижней поверхности штока (ползуна) относительно поверхности стола
- Непараллельность оси отверстия штока (ползуна) относительно хода штока ползуна
Высокая надежность достигается за счет применения комплектующих известных мировых фирм которые зарекомендовали себя только с положительной стороны.
Базовая комплектация П6324Б
- Пресс в сборе
- Гидроагрегат (установлен на прессе)
- Электрический шкаф управления
- Пульт управления
Дополнительное оборудование
- Стол правильный (11)
- Приспособление для правки (12)
- Боек (10)
Поставляемые Станкостроительным объединением «ПРЕССМАШ» станки и оборудование имеют полный пакет необходимой документации, а также отвечают всем действующим в РФ нормативам и стандартам.
Документация к оборудованию
- Технический паспорт
- Руководство по эксплуатации
- Сертификат соответствия
Гарантия на пресс П6324Б и пуско-наладочные работы
На пресс действует гарантия завода-изготовителя, возможно послегарантийное обслуживание, а также заказ оригинальных запасных деталей, узлов и дополнительных комплектующих.
Осуществляем доставку и проведение пуско-наладочных работ по всей России и странам СНГ.
Специалисты «ПРЕССМАШ» при необходимости проведут обучение производственного персонала Заказчика по обслуживанию и эксплуатации оборудования.
У нас действует гибкая система оплаты. По согласованию с Заказчиком, возможна отсрочка платежа, а также есть возможность сотрудничества с ведущими лизинговыми компаниями.
Чтобы узнать актуальную цену пресса П6324Б, запросите коммерческое предложение с помощью формы обратной связи, расположенной ниже или позвоните на номер горячей линии 8 (800) 3333-222.
