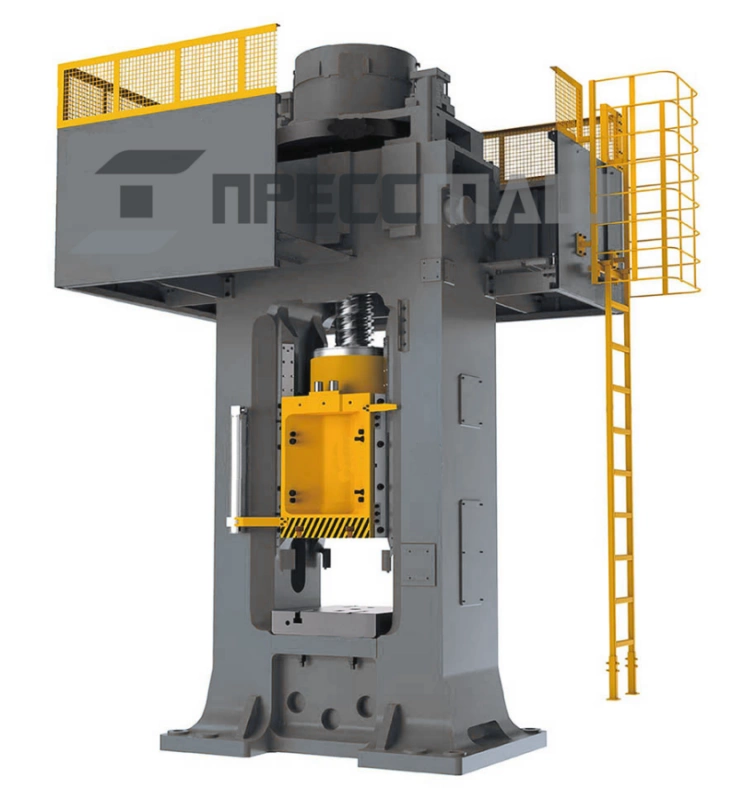

Винтовой пресс с ЧПУ с прямым сервоприводом модели J58ZK-630, усилием 630 тонн

Электровинтовой пресс с ЧПУ серии J58ZK оснащен направляющей в виде длинного ползуна и длинной направляющей рейки. Он обладает высокой точностью направления и устойчивостью к перегрузкам и эксцентричной нагрузке. Система управления оснащена ПЛК компании Siemens, что обеспечивает высокую надежность и отличную производительность:
• Можно задать значение с панели оператора различные параметры удара, с высокой точностью позиционирования ползуна, что особенно подходит для точной объёмной штамповки.
• Можно контролировать работу удара, уменьшить боковую нагрузку и значительно увеличить срок службы штампа по сравнению с работой штамповой оснастки на кривошипо-коленных и обрезных прессах.
• При неподвижном ползуне, двигатель перестает работать, а энергопотребление низкое.
• Простая конструкция, низкий процент отказов, простота обслуживания, отсутствие гидравлического привода, значительное снижение затрат на эксплуатацию и техническое обслуживание.
• Наличие ПЛК позволяет легко интегрировать пресс в автоматическую производственную линию для изготовления заготовок в автоматическом режиме, нагрева с использованием роботов или манипуляторов, что значительно повысит стабильность процесса и качество штамповки.
• Использование новейшей технологии привода с преобразованием частоты не повлияет на работу заводской электросети и другого оборудования.
Особенности оборудования
• Маховик приводится в движение непосредственно мощным синхронным двигателем с постоянными магнитами, и нет необходимости в зубчатом приводе, что обеспечивает быструю реакцию ползуна и низкие шумовые показатели.
• Высокая точность: станина обладает высокой прочностью и хорошей жесткостью. Используется длинный скользящий блок и длинные высокоточные направляющие. Оборудование обладает высокой устойчивостью к перегрузкам.
• Энергосбережение: при остановке ползуна, двигатель автоматически прекращает свое работу, что обеспечивает хорошее энергосбережение.
• Дополнительно: система управления оборудования стабильна и надежна, имеет высокую степень автоматизации, простое управление и полный набор функций. Интерфейс подключения к автоматической производственной линии. Функция удаленной диагностики и функциональный модуль измерения работы удара являются дополнительными опциями.

Система управления
Двигатель представляет собой специальный синхронный электродвигатель переменного тока с постоянными магнитами для электровинтового пресса с ЧПУ модели J58ZK с прямым сервоприводом.
• Система управления использует ПЛК серии Siemens S7 или ПЛК отечественного известного бренда
• На дисплее отображается количество ударов, информация о неисправностях и аварийных сигналах.
• Содержание настроек: индикация предварительно выбранной энергии, рабочего хода, система смазки и т.д.
• Безопасность: интеллектуальная блокировка управления ПЛК, инвертором, реле и другими компонентами. При поступлении аварийного предупреждения соответствующие компоненты автоматически отключаются или останавливают свою работу.
Электрическое управление
• Стандартная работа: штамповка, штамповка с выталкивателем.
• Ручное и автоматическое управление.
• Оснащенный пультом управления с ЧПУ, вы можете в любой момент настроить параметры удара.
• На панели управления находится кнопка аварийной остановки, с помощью которой можно в любой момент остановить работу оборудования. На панели расположены кнопки запуска двигателя, остановки хоста, перемещения вверх и вниз, верхнего запуска, верхнего остановки, множества различных режимов, а также другие переключатели.
• Система смазывания работает автоматически, а количество смазочного материала может регулироваться с помощью HMI в соответствии с объектом в реальной жизни.
• Оборудование может отображать рабочее состояние пресса в режиме реального времени с помощью системы сигнализации и диагностики неисправностей, включая сигналы предупреждения, связанные с безопасностью, превышением лимита, недостатком масла и т.д., а также информацию с возможностью диагностики неисправностей.
1.1. Корпус изготовлен из цельнолитой стали или стального листа, а ползун – из цельнолитой стали.
1.2 Режим привода маховика: прямой привод электродвигателя
3.4 Штамповка по программе. На панели оператора можно выставить многопроцессорную программу с различными настройками в соответствии с требованиями Заказчика.
1.3 Выталкивающий механизм: гидравлический нижний выталкиватель с мощностью ≤700 кг (возможна установка пневматического выталкивателя), ход выталкивателя 100 мм не регулируется. Режим управления выталкивателя: ручной и автоматический.
1.4 Язык интерфейса взаимодействия человека и компьютера – русский язык.
1.5 Ползун перемещается с меньшей и равномерной скоростью, что облегчает установку и регулировку формы.
1.6 Уровень шума и другие виды загрязнения соответствуют требованиям соответствующих национальных стандартов (GB/T 23281-2009).
1.7 Требования к питанию оборудования:
Источник питания: АС 380 В ± 7%, 50= 1 Гц, 3P+N+PE;
Источник воздуха: сухой сжатый воздух, давление воздуха 6 ~ 8 кг/см2.
1.8 Вместе с прессом предоставляются кабеля от основного двигателя к силовому шкафу и шкафу управления. Длина силового кабеля от двигателя к силовому шкафу не должна превышать 12 метров, а длина к силовому шкафу не должна превышать 5 метров. Ответственность за подключение питания к силовому шкафу возлагается на заказчика.
