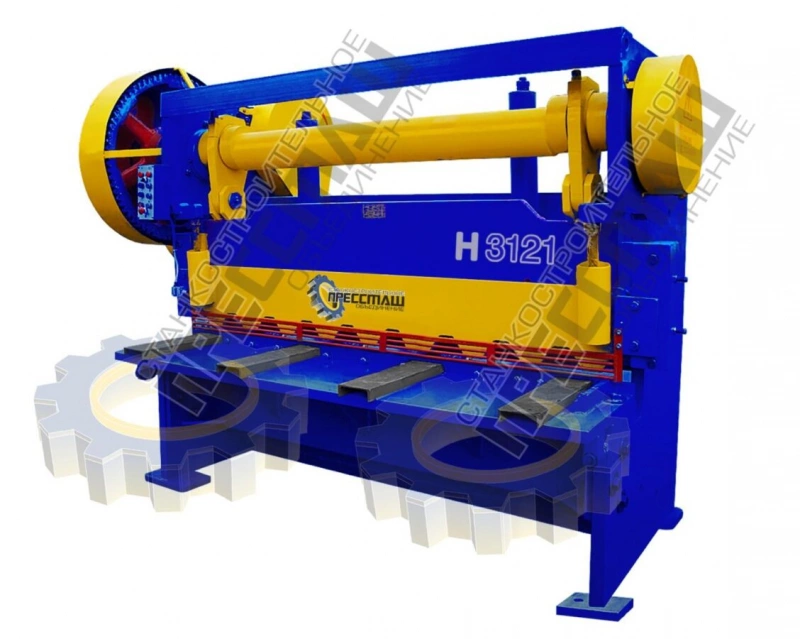

Ножницы гильотинные электромеханические Н3121, 12,5х2000 мм

Особенности строения

• Станок оснащен режущим инструментом наклонного типа.
• Для проведения качественной резки, используются ножи твердостью 54-58 HRC.
• В станине гильотины имеется специальный склиз, через который удаляются отрезанные заготовки.
• Чтобы произвести регулировку зазора между нижними и верхними ножами, оператор должен передвигать стол в горизонтальном направлении.
• Ножевая балка гильотины представляет собой Г-образную сварную конструкцию, которая усилена ребрами жесткости.
• Для повышенной точности реза, заготовка фиксируется на рабочем столе с помощью упоров. Задний упор расположен на задней части ножевой балки, а боковой и передний упоры крепятся на столе.
• В конструкцию гильотины Н3121 смонтировано специальное приспособление — уравновешиватель, что позволяет минимизировать динамические нагрузки и компенсировать массу ножевой балки.
• Для защиты оператора от вращающихся частей станка имеются специальные металлические ограждения, которые представляют собой стальные кожухи толщиной 1,6 м. Такими ограждениями закрыты — маховик передачи, шкив двигателя, тормозная система и приводные валы.
• В конструкции станка имеется специальное ограждение зоны реза.
• Способы смазки трущихся элементов гильотины Н3121 — ручной тип (с помощью шприца или масленки) и централизованная система, в которой масло подается специальным насосом (доп. опция)

Доп. опции:

• LED подсветка;
• Лазерный указатель зоны реза;
• Централизованная система, в которой масло подается специальным насосом.

Преимущества

Гильотинные ножницы Н3121 способны производить резку металла, как по боковому и по заднему упору, так и по разметке. Резак способен выполнять рубку металлических листов толщиной до 6 см, а длина реза может превышать 8 метров.
Обратите внимание! Так как мощность кривошипной гильотины меньше в сравнении с гидравлическими станками, рекомендуется производить резку механическим резаком листового металла толщиной 3-8 мм. Однако скорость обработки заготовок у кривошипной гильотины намного выше, то есть до 56 резов в одну минуту, а у гидравлики — 3-18 резов в минуту.
За счет наличия жестко смонтированной муфты, в конструкции которой имеется электромагнит и поворотные шпоны, значительно снижаются эксплуатационные расходы, так как гильотина способна работать без подвода воздуха.
Поставляются гильотинные ножницы Н3121 в собранном состоянии. Устанавливается станок на фундамент за счет клиньев. Данная модель станка полностью соответствует стандартам ГОСТ-6282.

Состав ножниц

Перечень составных частей:

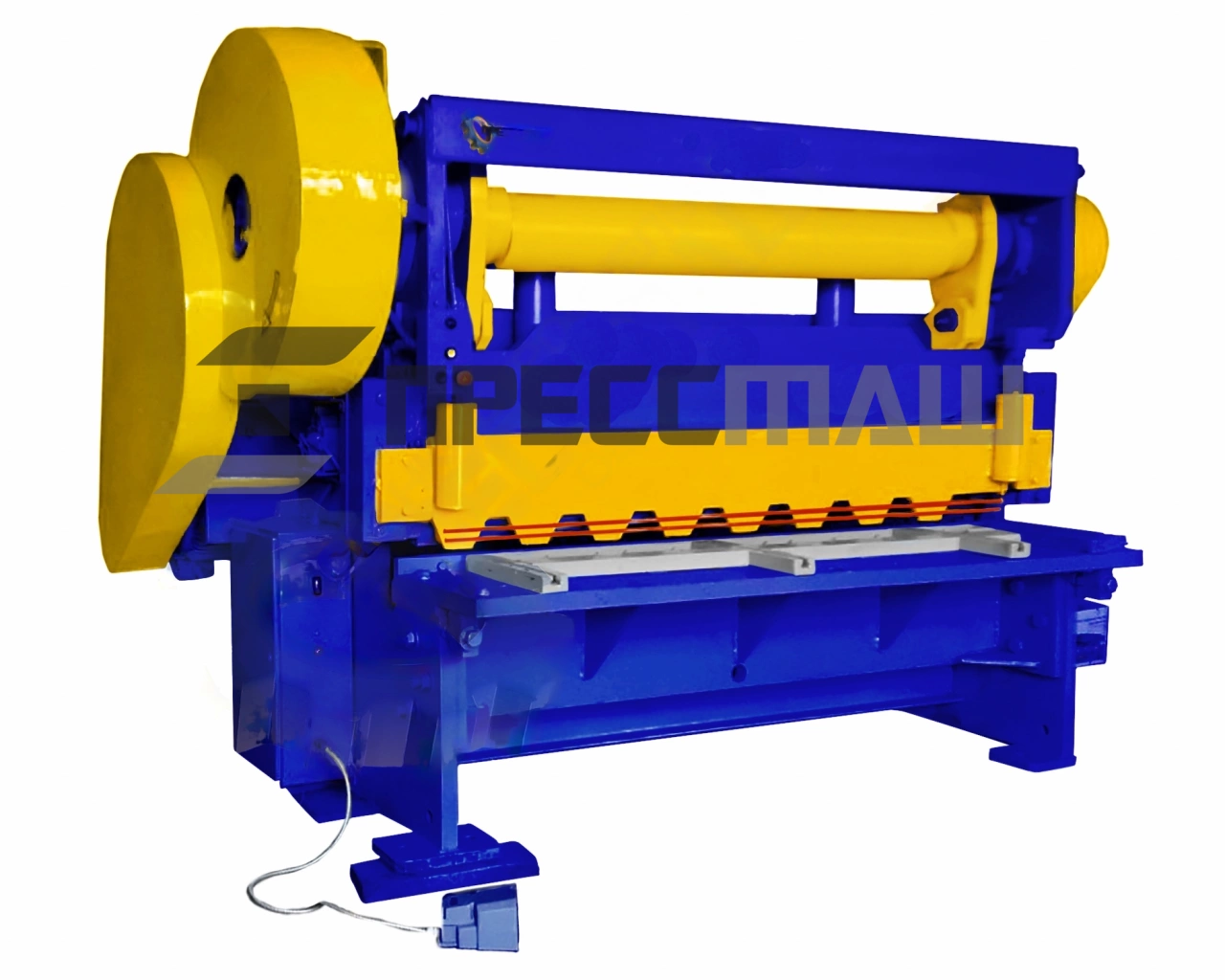

Общий вид с обозначением составных частей ножниц

Станина гильотинных ножниц Н3121

Станина является базовым узлом, на котором крепятся все остальные узлы ножниц. Станина представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами.

На стойки опирается стол, к которому винтами крепятся нижние ножи.

Для регулировки зазора между ножами стола и ножевой балки стол перемещается болтами, ввернутыми в торцы станины при расслабленных болтах крепления стола. Установка ножа по высоте, при переточках, производится подшлифовкой прокладок, расположенных под ножами.

На столе имеются удлинители с Т-образными пазами.

На правом крае стола имеется зафиксированный штифтами удлинитель, в Т-образном пазу которого крепится упор поперечной резки. Для осуществления продольной резки этот упор снимается.

Привод приводные валы гильотинных ножниц Н3121

Привод ножниц осуществляется от электродвигателя через клиноременную передачу на маховик, через зубчатые колеса и муфту включения на коленчатый вал (см. рис. 3).

Электродвигатель крепится к подмоторной плите, шарнирно укрепленной на станине. Регулировка натяжения ремня осуществляется гайками ушкового болта.

Балка ножевая гильотинных ножниц Н3121

Ножевая балка представляет собой сварную конструкцию Г-образной формы, усиленную ребрами. К ножевой балке крепится задний упор.

Усилие от коленвала на нож передается двумя шатунами, в верхнем положении балка удерживается пружинами-уравновешивателями, шарнирно-соединенными с балкой, а при ремонте фиксируется в верхнем положении двумя штырями Ø25, вставленными в отв. направляюших ножевой балки.

Прижим и решетка защитная гильотинных ножниц Н3121

Во время работы ножниц разрезаемый лист прижимается к столу прижимной балкой. При движении ножевой балки вниз прижимная балка под действием пружин опускается и прижимает лист, причем вначале осуществляется прижим листа, а затем начинается рез. Это достигается за счет установки балки на высоту 24 мм, а ножевой — 26 мм от поверхности стола.

Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима.

Регулировка усилия прижима осуществляется гайками, сжимающими пружину прижимной балки.

К направляющим прижимной балки прикреплена защитная решетка, предохраняющая руки рабочего от попадания под прижим. При работе ножниц решетка опущена при этом: винт М8Х40 слева нажимает на шток микропереключателя, а винт справа ограничивает поворот решетки к прижиму.

В случае необходимости решетка может быть поднята вверх, при этом включение ножниц невозможно — разомкнуты контакты переключения. В опущенном и поднятом положении решетка удерживается пружиной 2X16.

Упор задний ножниц Н3121

Задний упор устанавливается с тыльной стороны ножевой балки и служит упором для листа при поперечной резки. Задний упор состоит из двух цилиндрических резок, перемещаемых вручную маховичками, сидящими на валах шестерен, находящихся в зацеплении с рейками. Перемещая рейки, устанавливают упорную линию на необходимое расстояние от кромки ножа, чем достигается мерная резка листа с помощью заднего упора.

Уравновешиватель ножниц Н3121

Уравновешиватель служит для удержания ножевой балки в верхнем положении после каждого одиночного хода — при ремонте ножниц или смене ножей. Состоит из двух наборов пружин, установленных в стаканах, приваренных к верхнему швеллеру станины. Штоки шарнирно соединены осями с ножевой балкой. При опускании балки, во время реза, штоки сжимают пружины. При обратном ходе пружины, разжимаясь, способствуют поднятию, ножевой балки. Оба набора пружин рассчитаны на усилие 1,0 тонны при верхнем положении балки.

Тормоз ножниц Н3121

На правом конце коленчатого вала насажен тормоз периодического действия. Периодичность торможения достигается за счет эксцентрического расположения шкива по отношению к оси коленвала.

Торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под действием сил инерции.

Электромагнитное управление ножниц Н3121

При нажатии на кнопку или педаль включается электромагнит, якорь которого поворачивает вилку с пальцем, освобождая зацепляющийся с ним хвостовик, связанный с рабочей шпонкой, После этого под действием пружин шпонки поворачивается и включается коленвал. Происходит рез. Если оператор не отпустит кнопку или педаль в режиме «Одиночный ход», срабатывает электрическая блокировка (см. раздел электрооборудование).

Для повторения рабочего хода кнопку или педаль следует отпустить, затем снова нажать. При автоматической работе якорь электромагнита устанавливается на ход 40 мм, а при работе на одиночных ходах — на 20 мм.

Ограждение ножниц Н3121

Ограждение ножниц выполнено из листовой стали толщиной 1,6 мм и служит для ограждения вращающихся деталей ножниц. Ограждение состоит из четырех кожухов, которые закрывают шкив мотора и маховик клиноременной передачи, шестерки приводных валов и тормоз ножниц.

Болтами М10 все кожуха прикреплены к станине.

• Ножницы гильотинные в сборе
• Пульт управления с педалью
• Электрошкаф
• Комплект технической документации
