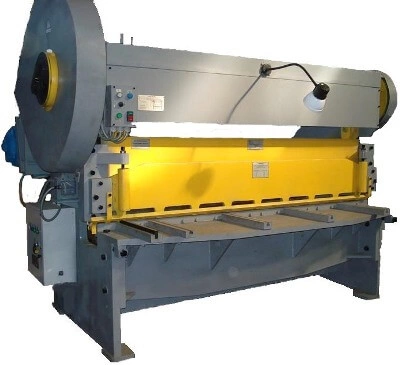

Ножницы гильотинные электромеханические Н3118, 6х2200 мм

Сравнить

Запросить ТКП

Оставьте заявку, и наш менеджер ответит на любые интересующие вас вопросы и вышлет ТКП

Ножницы гильотинные электромеханические Н3118 (6х2200 мм) с наклонным ножом предназначены для резки листового материала. Гильотина может быть использована на заготовительных участках или в цехах предприятий, выпускающих изделия промышленной вентиляции, а также там, где требуется резка листового материала. Разрезание листов на заготовки производится с использованием передних, заднего и бокового упоров, а также по разметке.

Наименование	Значение
Толщина разрезаемых листов с временным сопротивлением σвр=450МПа,мм	6
Ширина разрезаемых листов, мм	2200
Длина листа отрезанного с упором, мм	500
Размер разрезаемого уголка, мм	50x50x5
Диаметр разрезаемого прутка, мм	30
Частота ходов ножа, холостых, мин-1	45
Ход ножа, мм	80
Число режущих кромок ножа	4
Угол наклона подвижного ножа,	1°30′
Расстояние от верхней кромки нижнего ножа до уровня пола, мм	800
Расстояние между стойками в свету, мм	2250
Мощность электродвигателя, кВт	7,5
Длина	3000
Ширина	2000
Высота	2200
Масса, кг	5100

Описание работы ножниц Н3118

Электрическая схема ножниц предусматривает следующие режимы:
отключено;
ручное управление;
педальное управление;
автоматический цикл.

Выбор режимов осуществляется переключателем SА, установленным на правой стенке шкафа.

Ручное управление

Переключатель режимов SA ставится в положение «Ручное управление», при нажатии кнопки SB4 происходит одиночный цикл: включаются контакторы KМ2, КМ3 которые включают электромагнит YA.
Педальное управление
Переключатель режимов SA ставится в положение «Педальное управление», и при нажатии педали SB5 происходит одиночный цикл.

Автоматический цикл

Переключатель режимов SA ставится в положение «Автоматический цикл», и при нажатии кнопки SB4 включается KМ2, КМ3 и становится на самопитание, электромагнит YА постоянно включен, происходят непрерывные хода (циклы) ножевой балки. Отключение
производится кнопкой SB3.

Защита и блокировка

Защита схемы осуществляется автоматическими выключателями. Тепловая защита двигателя осуществляется тепловым реле. Электросхемой предусмотрена блокировка – невозможность работы ножниц, если решетка снята, то есть конечный выключатель SQ
должен быть нажат.

Стандартная комплектация Н3118

Н3118, Ножницы в сборе;
Н3118.03.000Пульт управления с педалью;
Н3118.300.00.001 РЭ Механическая часть;
Н3118.00.001 РЭ1Электрооборудование;
Н3118.00.001;Технический паспорт;
Задний упор 500мм;
Прижим листа установлен на ножницах;
Ножная педаль с клавишей аварийного останова.
Светодиодная линия освещения рабочей зоны.

Дополнительные опции Н3118

Угловая линейка 0-180;
Передние удлинители стола;
Боковой упор;
Резиновые накладки прижима;
Рольганг неприводной;
Рольганг приводной;
Тележка откатная;
Лазерный указатель реза;
Задний упор с УЦИ.
