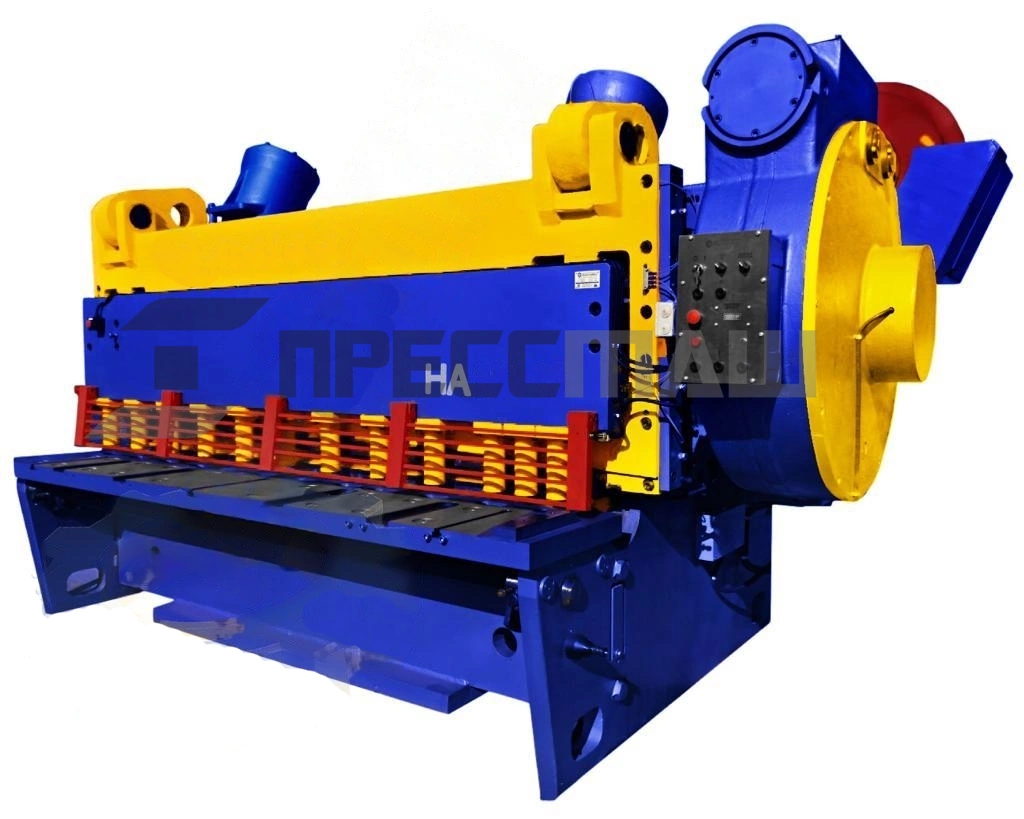

Ножницы гильотинные пневматические с гидравлическим прижимом листа НА3223, 20х3150 мм
Ножницы гильотинные пневматические с гидравлическим прижимом листа НА3223, 20х3150 мм
Запросить ТКП
Оставьте заявку, и наш менеджер ответит на любые интересующие вас вопросы и вышлет ТКП
Ножницы кривошипные листовые с наклонным ножом предназначены для резки листового материла с пределом прочности 50 кг/мм². Максимальная толщина и ширина разрезаемого листа определяется типоразмером ножниц из таблицы 1 при sв = 50 кг/мм².
Особенности ножниц гильотинных кривошипных НА3223:
- Сборная станина обладает высокой жесткостью и состоит из двух стальных стоек, что скреплены ресивером и траверсой.
- Продольное смещение режущей оснастки исключается за счет наличия в конструкции специального упора, что значительно повышает точность резки.
- Тип управления — кнопочно-педальный.
- Комбинированный вид смазки деталей и узлов позволяет значительно продлить фактический срок службы гильотин (имеется встроенный механизм маслораспылителя и проводится ручная смазка частей НА3223 с помощью шприца или масленки).
- Зазор между верхним и нижним ножом регулируется с помощью изменения угла наклона ножевой балки.
- Для осуществления точного реза, заготовка плотно крепится с помощью прижима на основе штоков и гидравлических цилиндров.
- Данная модель, как и предшественники, может работать в трёх режимах: наладочный, одиночный и непрерывный ход.
- Встроена подсветка зоны резания.
- Важным элементом оборудования является пневматическая фрикционная муфта, что крепится по одну сторону червячного вала, а тормоз — по другую.
- Станок в обязательном порядке монтируется к фундаменту в цехе с помощью болтов
Преимущества ножниц кривошипных НА3223:
Данная модель гильотинных ножниц позволит добиться качественного реза без замятия кромки. НА3223 защищен от поломок и перегрузок, что позволяет оператору времени выполнять резку без длительных простоев.
Агрегат развивает значительные усилия, при этом качество резки не падает. После приобретения станка и внедрения его в производственные линии, значительно снижается зависимость «человеческого фактора» и качества продукции.
НА3223 обладает надежной и простой конструкцией, которая легко разбирается и перевозится на новое место. Управлять оборудованием может оператор, что прошел инструктаж по технике безопасности.
Перед тем, как приобрести станок, стоит учитывать, что данная модель способна обрабатывать металлические заготовки толщиной не более 20 мм, даже при дополнительном комплектовании современной оснасткой.

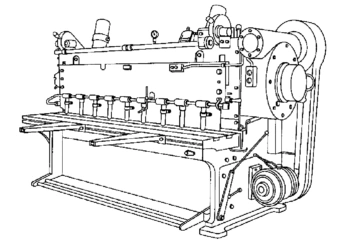

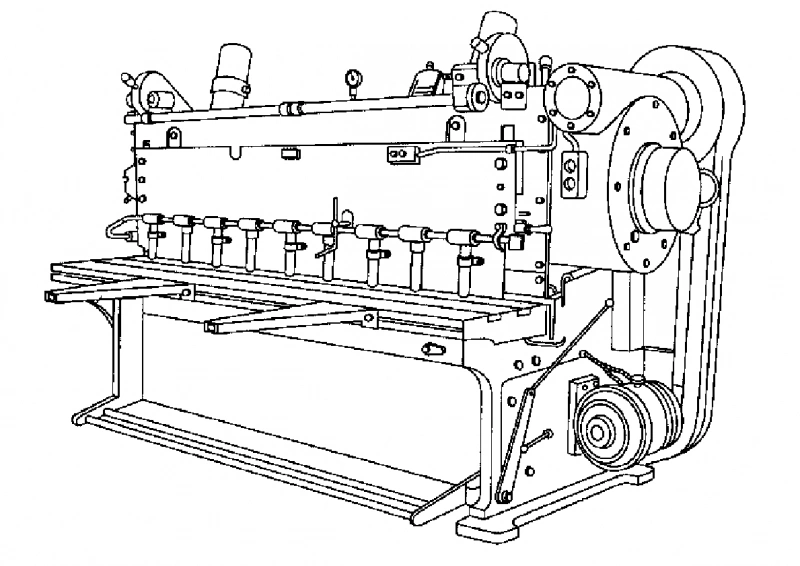

Конструкция гильотинных ножниц НА3223 состоит из:
- Сборной станины;
- Привода;
- Ножевой балки;
- Балки прижимной;
- Переднего упора;
- Заднего упора;
- Воздухопровода;
- Пневмораспределителя;
- Воздухоподводящей головки;
- Уравновешивателя;
- Смазки.
Между верхним и нижним лезвиями устанавливается лист и происходит его фиксация специальными гидравлическими прижимными механизмами к столу.
Резка изделия происходит ножевой балкой. Заготовка может подаваться автоматически. Для этого применяется рольганг с электроприводом. Его установка является опциональной.
Управляются гильотинные ножницы НА3223 кнопочным и педальным способом.
Работа оборудования может осуществляться в нескольких режимах: наладочном, одиночные и непрерывные ходы.
Стандартная комплектация НА3223
Ножницы НА3223 в сборе — 1шт.
На ножницах установлено:
- Комплект ножей для ножниц гильотинных
- Механизированный задний упор
- Комплект пневмооборудования
- Станция смазки
Электрооборудование:
- Электрошкаф оборудованный с устройством плавного пуска
- Пульт управления с индикатором положения заднего упора
- Педаль электрическая выносная с кнопкой аварийного останова
- Светодиодная линия освещения зоны реза
Инструмент и принадлежности:
- Шприц рычажно плунжерный
- Комплект клиновых ремней
Дополнительные опции НА3223
- Лазерный указатель линии реза
- Дополнительный комплект ножей
- Боковой упор
- Механизм поджима листа к боковому упору
- Угловой упор
- Удлинитель стола
- Тележка откатная
- Рольганг
