Пластическое деформирование металлических заготовок в холодном или горячем состоянии по многим показателям является наиболее выгодным в экономическом отношении способом их доведения до требуемой формы и размеров. Для осуществления операций с применением приемов этого технологического метода используется кузнечно-прессовое оборудование, разновидностью которого является штамповочный паровоздушный молот МА2140, представляющий легкий класс молотов серии МА21.

Особо широкое распространение способа получения изделий со сложным рельефом из листовых материалов в молотовых штампах было отмечено в отрасли автомобилестроения и подобных ей, так как кузова машин в своей конструкции имеют множество таких деталей. Также кузнечный паровоздушный молот МА2140 может с успехом использоваться при производстве товаров народного потребления:

  • Кухонной посуды;
  • Деталей бытовых приборов (печек, котлов, сантехники);
  • Метизов;
  • Ручных слесарных инструментов.

Также молот МА2140 можно использовать для получения кованных элементов сборных конструкций: балконных решеток ограждения, лестниц, секций заборов, оград и многого другого.

Наименование Значение
Номинальная масса падающих частей,кг 1000
Диаметр цилиндра, мм 280
Диаметр штока, мм 110
Расстояние от уровня пола до плоскости разъема штампа, при наименьшей его высоте, мм 800
Наименьшая высота штампа без хвостовика, мм 220
Теоретический расход на удар:
пара, кг 0,31
воздуха при

Р = 0,6 МПа (6 кг/см2) = 20оС, м3
0,07
Минутный расход воздуха при

Р = 0,6 МПа (6 кг/см2) = 20оС, м3
7
Габариты молота, мм
слева направо 2400
спереди назад 1300
высота над уровнем пола 4400
Ориентировочный вес штамповок, кг* 1 + 2,5
Наибольшая площадь сечения штамповки в плоскости разъема штампа, см2 250

Если вы хотите получить коммерческое предложение или купить паровоздушный молот МА2140, то оставьте заявку на сайте или позвоните в наш офис.

Принцип действия паровоздушного штамповочного молота МА2140

Для деформирования заготовок в штампах ковочный паровоздушный молот МА2140 использует кинетическую энергию массивного подвижного органа – бабы, получающей разгон во время свободного падения под действием гравитационной силы. Чтобы
осуществлять ее подъем в верхнюю точку, используется работа расширения газообразных энергоносителей. При применении сжатого воздуха, получаемого на мощных компрессорных станциях, процесс протекает изотермически, а перегретый водяной пар из
котельных установок способен отдавать не только избыток давлении, но и температуры.

Для приема удара в штамповочном паровоздушном молоте МА2140 служит неподвижный массивный литой шабот, на котором устанавливается нижняя половина штампа или крепится боек. Он располагается между двумя стойками станины арочного типа,
опирающимися на пол или специально смонтированный фундамент. Между верхними частями стоек расположен рабочий цилиндр с поршнем и штоком. Во избежание смещения по горизонтали баба удерживается направляющими.

Управление пневматическим штамповочным молотом МА2140 можно вести как вручную, так и запрограммировать на определенный цикл работы при автоматической подаче заготовок. Благодаря большой производительности и надежности работы идеально подходит
для организации высокорентабельного производства.

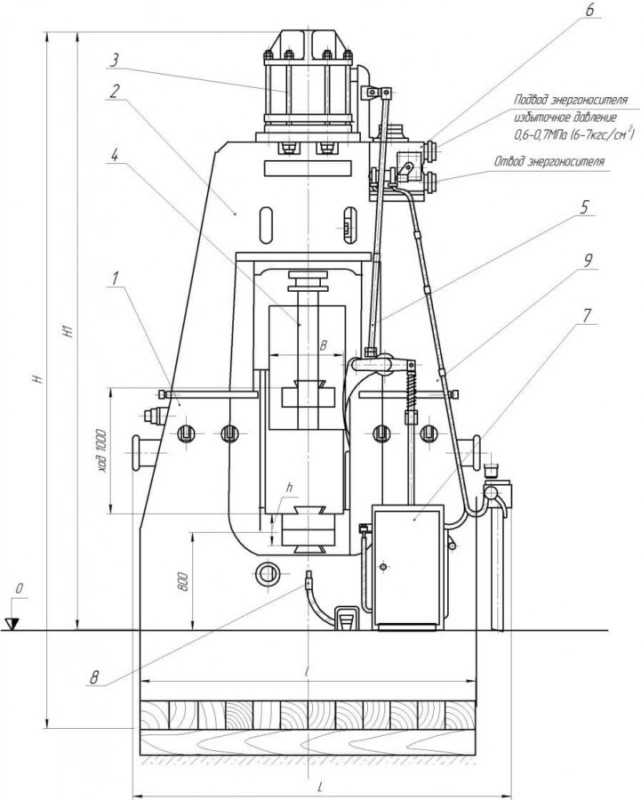

Состав молота:
  1. Станина
  2. Рама
  3. Цилиндр
  4. Падающие части
  5. Управление
  6. Воздухораспределитель
  7. Выталкиватель
  8. Маслопровод
  9. Станция смазки
