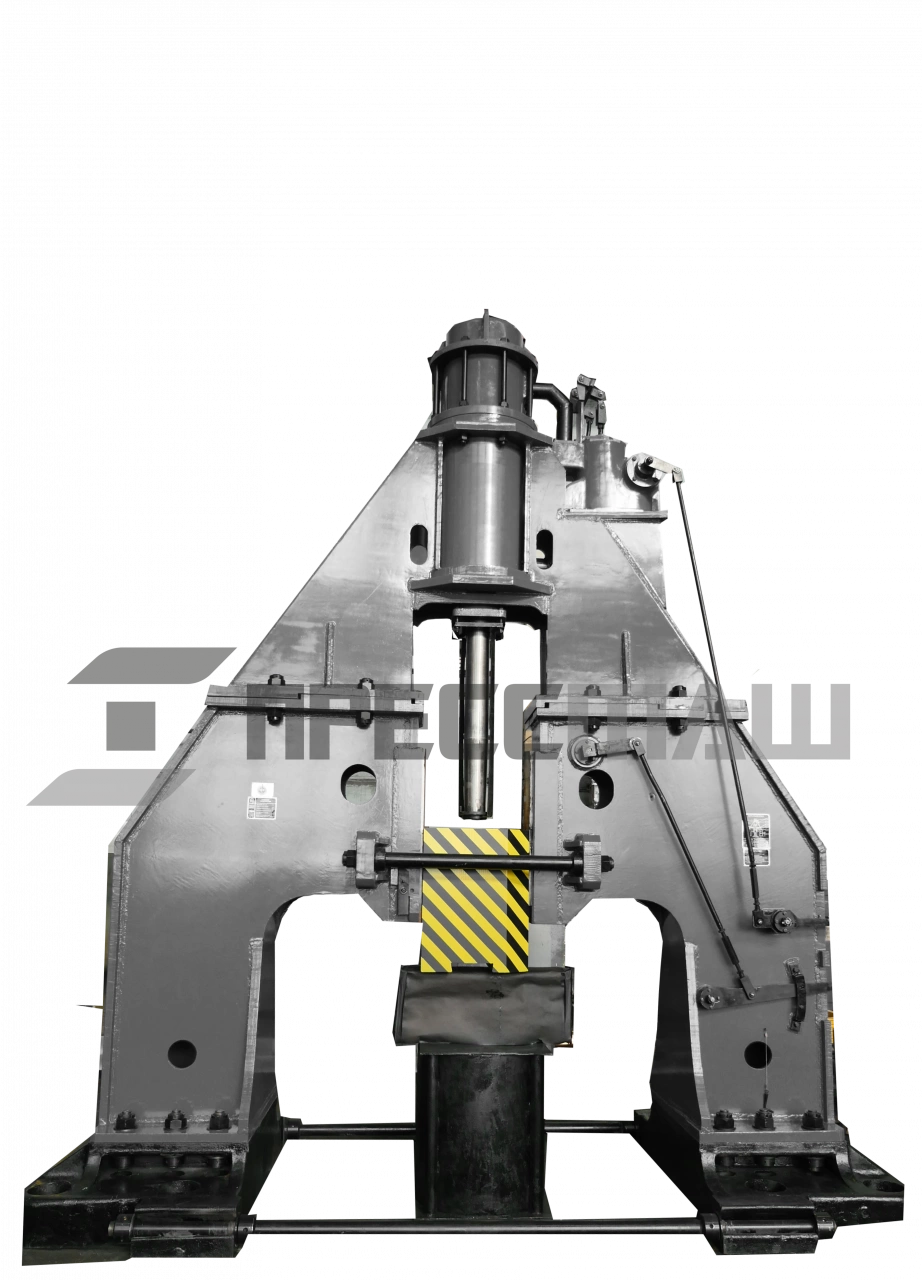

Молот паровоздушный М1343А
Молот паровоздушный М1343А
Запросить ТКП
Оставьте заявку, и наш менеджер ответит на любые интересующие вас вопросы и вышлет ТКП
Для придания металлическим заготовкам нужной формы посредством ударного деформирования и других манипуляций с ними применяются различные виды кузнечно-прессового оборудования. Они различаются конструктивными особенностями и источниками энергии для своего функционирования. По развиваемому усилию и быстродействию рассматриваемый кузнечный паровоздушный молот М1343 и его модификация М1343А относятся к среднему классу станков из модельного ряда серии М13.
Применение машин этого типа позволяет вести металлообработку без применения дорогих режущих инструментов из твердых сплавов или абразивов, а также не требует значительных затрат средств на приобретение расходуемых в большом количестве топлива или электроэнергии при литейном производстве. Для воспроизведения ударного воздействия на заготовки паровоздушный штамповочный молот М1343А не требует вмешательства высококвалифицированного персонала, а при автоматической подаче способен работать автономно, получая управляющие сигналы от электронного программного блока.
Благодаря значительному развиваемому усилию и высокой продуктивности, эта машина широко используется в составе конвейерных линий для серийного производства большого числа одинаковых готовых изделий или составных частей к ним. В режиме одиночных ходов под управлением оператора, кузнечный штамповочный молот М1343А с успехом применяется при изготовлении оригинальных штучных изделий или проведении ремонта различных узлов тяжелого оборудования.
Принцип действия кузнечного паровоздушного молота М1343
Для своей работы молот М1343 и М1343А использует энергию расширяющегося газа. В случае применения перегретого водяного пара, получаемого в котельных установках за счет сжигания различных видов органического топлива, расширение теплоносителя происходит адиабатно. При задействовании в качестве рабочей среды сжатого в компрессорных станциях воздуха, полезный цикл проходит по изотермическому процессу, что во многих случаях является более предпочтительным вариантом из-за отсутствия необходимости использования высоких температур, приводящей к некоторым неудобствам.
Для создания рабочего хода подвижной части кузнечного паровоздушного молота М1343 применяется система, состоящая из нескольких основных элементов:
- Главный цилиндр с подводными трубопроводами;
- Перемещающийся поршень;
- Шток, соединяющий бабу с поршнем;
- Предохранительный клапан, стравливающий газ при превышении допустимого давления внутри цилиндра.
Благодаря простоте конструкции, паровоздушный штамповочный молот М1343 является надежным механизмом, сохраняющим свою продуктивность без значительных ремонтов на протяжение долгих лет.
В стандартный пакет комплектации молотов Ковочных паровоздушных входит двухстоечная станина
– цилиндр – главный рабочий орган, в который поступает энергоноситель, действующий на находящийся внутри поршень (составляющие детали: поршень со штоком, предохранительный цилиндр, втулка, парораспределительная коробка, дроссель, золотник);
– подвижные части – баба, поршень, втулка, верхний боек, шток, клин, шпонка;
– шабот – чугунная или стальная отливка с подушкой, на которой зафиксирован нижний боек;
– управление – ручное с функцией автоматического отключения подачи сжатого воздуха или пара; паровоздухо-распределительное устройство управляется посредством системы тяг при помощи рычагов;
– смазка дросселя, золотника и цилиндра – централизованная от электронасоса, шарнирных соединений (направляющих бабы и рычагов управления) – индивидуальная;
– сальниковые уплотнения, уменьшающие утечку пара.
