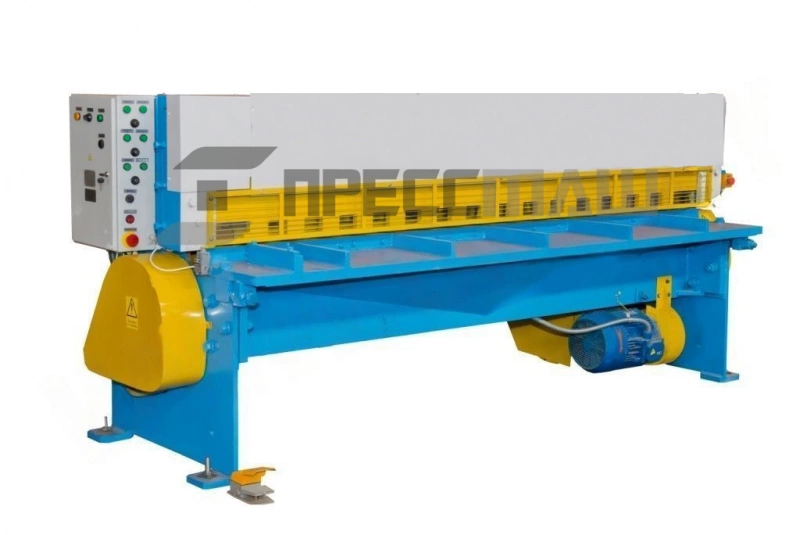

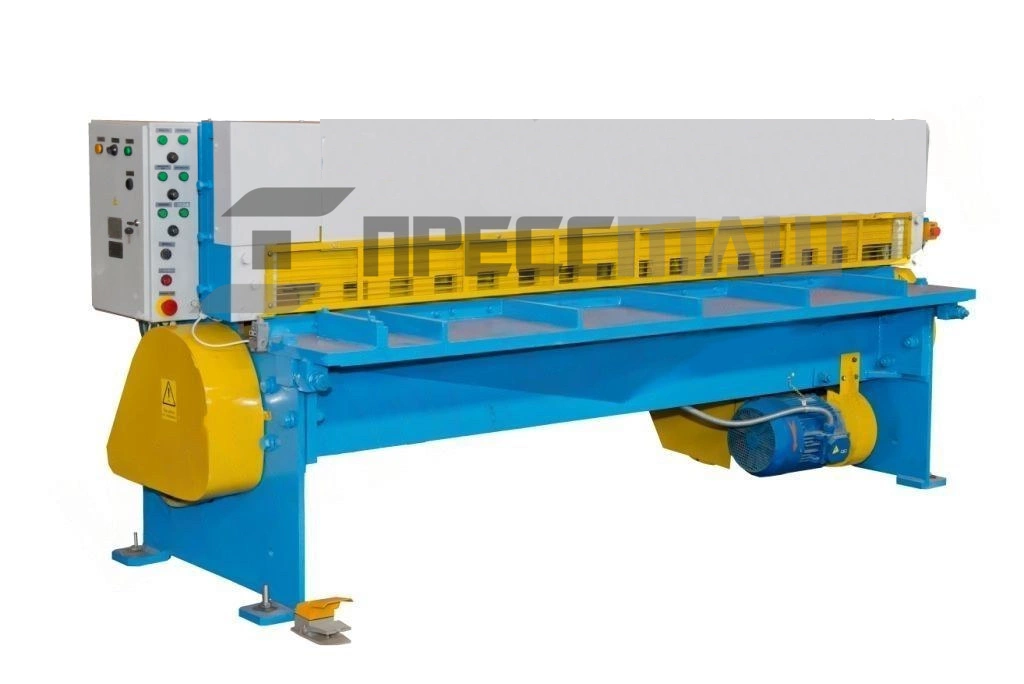

Ножницы гильотинные электромеханические СТД9АН, 6х2500 мм

Ножницы гильотинные с наклонным ножом СТД-9АН предназначены для резки листовой и профильной стали обыкновенного качества и углеродистой качественной конструкционной с временным сопротивлением σв ≤ 500 МПа (50 кгс/мм) толщиной до 4 или 6 мм (в зависимости от модели).

Ножницы гильотинные СТД-9А механические с наклонным ножом для листового металла предназначены для продольной и поперечной резки листового материала.>

Ножницы СТД-9А Выполнены с верхним приводом и с прямым ходом верхнего ножа, могут быть использованы в заготовительных участках или цехах предприятий, изготавливающих изделия промышленной вентиляции, а также на других предприятиях, где требуется резка листового материала. Ножницы имеют климатическое исполнение УХЛ4 по ГОСТ 15150-69 и предназначена для эксплуатации в помещениях с температурой воздуха от плюс 5° С до плюс 35° С, относительной влажности не более 80% при температуре плюс 25° С

Наименование Значение

Основные параметры ножниц

Наибольшая толщина разрезаемого листа при σ BP ≤ 500 МПа, мм

6,0

Наибольшая длина разрезаемых листов в мм, мм

2500

Число холостых ходов ножа в минуту не менее

50

Ход ножа, мм

70

Угол наклона подвижного ножа в градусах

1°20′

Длина отрезаемого листа по заднему упору, мм

500

Усилие прижима листа, кгс

700

Режимов работы

2

Тип муфты-тормоза

Электромагн

Расстояние между стойками в свету, мм

2820

Максимальное усилие реза, кН

Тип тормоза

Ленточный

Электрооборудование и привод ножниц

Электродвигатель привода, кВт

8,5

Габарит и масса ножниц

Габарит ножниц (длнна х ширина х высота), мм

3400 х 1392 х 1390

Масса ножниц, кг

3700


Привод механизма осуществляется от индивидуального электродвигателя 10 (см. рис.) через клиноременную передачу и цилиндрический редуктор 9 на эксцентриковый вал, который расположен параллельно фронту механизма.

Муфта включения установлена в ступице зубчатого колеса, сидящего на эксцентриковом валу. Включение муфты производится электромагнитом. При включении муфты эксцентриковый вал приводится в движение от зубчатого колеса и происходит рез листового материала.

Остановка эксцентрикового вала при выключении муфты, осуществляется тормозом 7.

Прижим листов механический, работает автоматически, согласован с движением ножевой балки 4.

Механизм снабжен задним упором 8. Перемещение заднего упора производится вручную, величина перемещения до 600 мм.

Смазка всех точек при помощи шприца.

Управление механизма от переносной электрической педали.

Пульт управления 6 расположен на левой стойке механизма.

Механизм имеет единичные и автоматические ходы.

Устройство составных частей механизма

Стойка правая 2 и стойка левая 1 (рис.4) соединены между собой двумя стяжками 3, 4 и столом 6. Стол с комплектом ножей 10, устанавливается на горизонтальных плоскостях стоек и закрепляется шестью болтами 11. Зазор между ножами стола и ножевой балки регулируется передвижением стола винтами 19, при этом болты 5 и 11 должны быть отпущены, а после регулировки снова затянуты.

На вертикальных плоскостях стоек под углом 1°30´ расположены текстолитовые направляющие ножевой балки 8 и 9.

Снизу на стойках устанавливаются буксы, являющиеся подшипниками эксцентрикового вала.

На правой стойке механизма смонтированы цилиндрический редуктор 7 со встроенной шпоночной муфтой и электромагнит включения муфты.

Балка ножевая

Ножевая балка 1 представляет собой жесткую конструкцию сварного типа, выполненную из горизонтальной и вертикальной плиты.

Вертикально-поступательное движение ножевой балке сообщается эксцентриковым валом через шатуны 2. Балка ножевая движется в чугунных направляющих 3 и 4, которые крепятся болтами к стойкам.

Винты 5 служат для регулировки торцового зазора направляющих ножевой балки. Ножи расположены в нижней части балки, в пазу, под углом 1°20´ к плоскости стола и закреплены винтами 6.

Движение балки прижимной 9 согласовано с движением ножевой балки. Величина опережения прижима относительно ножевой балки и величина зазора между столом и прижимом регулируется винтами 10. Усилие прижима регулируется с помощью пружин 11.

Привод гильотинных ножниц

Привод гильотинных ножниц осуществляется от электродвигателя, установленного на шарнирной плите, через клиноременную передачу и редуктор с механизмом управления муфтой на эксцентриковый вал.

В маховик 1, который сидит на выходном конце быстроходного вала редуктора, вмонтирована фрикционная дисковая муфта 2 для предотвращения поломки механизма при перегрузках.

Вращение от маховика на эксцентриковый вал передается через зубчатые колеса 4, 5, 6 и 7.

В ступице последнего колеса вмонтирована шпоночная муфта.
