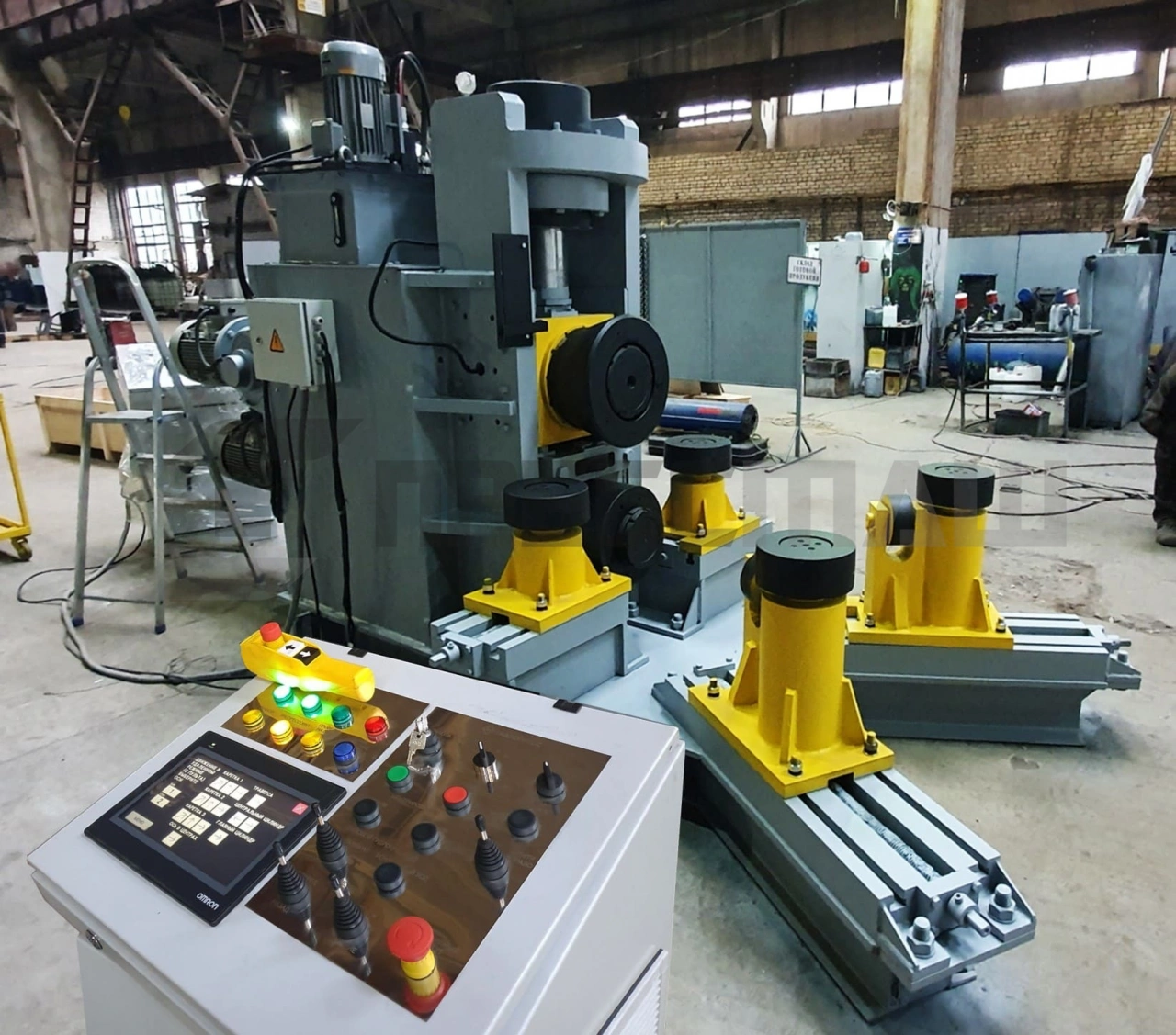

Пресс гидравлический для обжима бандажей колесных пар ПБ7730, усилие 100т

Под заказ

Сравнить

Пресс предназначен для обжима буртов бандажей колес колесных пар тепловозов, электровозов. Обжим бандажа на прессе проходит ступенчато, т.е. при последовательном вращении колесной пары увеличивается сила нажатия ролика.

Технические характеристики	Размерность	Значение
Номинальное усилие пресса	кН (тс)	1000 (100)
Рабочее движение жидкости	МПа	20
Наибольший ход обжимного ролика	мм	80
Частота вращения колеса (расчетная)
— диаметром 780 мм
1) наибольшая	мин ^-1	7,0; 7,2
2) наименьшая	мин ^-1	5,2; 5,4
— диаметром 1250 мм
1) наибольшая	мин ^-1	3,9; 4,1
2) наименьшая	мин ^-1	2,9; 3,1
Ступень усилия пресса
I ступень	кН	До 500
II ступень	кН	До 800
III ступень	кН	До 1000
Размеры обжимаемого бандажа
наибольший диаметр	мм	1250
наименьший диаметр	мм	780
высота	мм	130…140
Обжатие бурта производится не более чем за 4 оборота колеса

* Все технические характеристики могут быть изменены под требования Заказчика

Описание конструкции

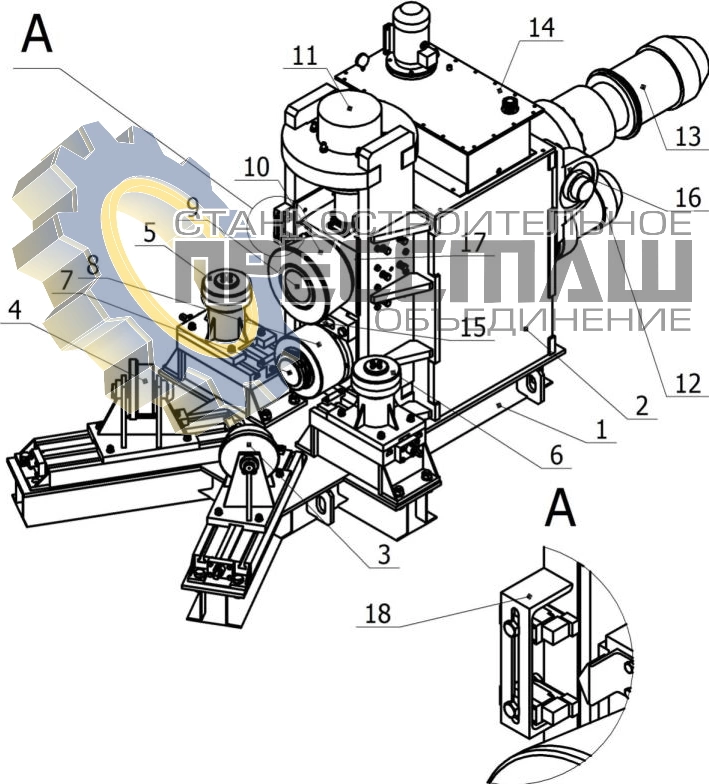

Корпус пресса представляет собой сварную конструкцию. На основании 1 установлена неподвижная станина 2, опорные ролики 3, 4 и направляющие
ролики 5, 6. Опорные и направляющие ролики имеют возможность перемещения; перемещение роликов – ручное.

На станине размещены рабочие узлы пресса: нижний вал 7 с нижним роликом 8, вал-маятник 9 с коническим роликом 10 и гидроцилиндр прижима 11. Нижний вал и вал-маятник снабжены электроприводом (мотор-редуктор 12, 13). Бак гидроагрегата 14
расположен в верхней части станины; масло из бака поступает в прижимной гидроцилиндр. Для ограничения хода ползуна установлен блок концевых выключателей 18.

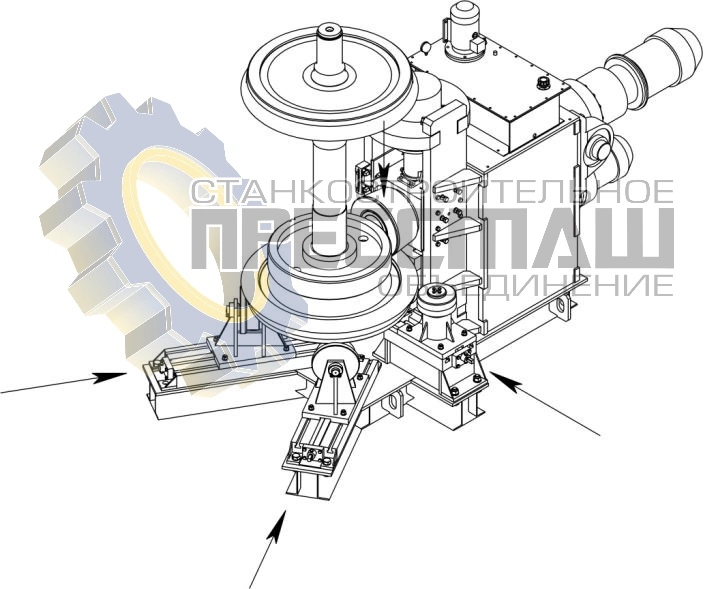

Колесную пару устанавливают в рабочей зоне пресса на роликах 3, 4, 8. Направляющие ролики 5, 6 подводят к ободу колеса. После установки колеса включается привод обжимных роликов пресса, и верхний ролик опускается вниз до упора в бурт
бандажа под действием прижимного гидроцилиндра. С увеличением давления в цилиндре колесо вместе с обжимными роликами начинает вращаться под действием силы трения. Бурт бандажа деформируется, в связи с чем выбирается зазор между
закрепляющим кольцом и бандажом. В процессе обжима конический ролик 10 стремится сместить колесо в сторону станины пресса. Для предотвращения смещения колеса в прессе предусмотрен упорный ролик 15. Качание маятникового вала обеспечивается
гидроцилиндром 11 и подшипниковыми опорами 16. Поступательное движение ползуна гидроцилиндра осуществляется по направляющим 17.

Особенности пресса

Мощная замкнутая станина.
Отдельные планетарные приводы Siemens на прижимной и опорный ролик. Планетарные редукторы вместо червячного и ременного приводов позволяют снизить шум и повысить ремонтопригодность узлов.
Уплотнения цилиндра AstonSeals (Италия).
Ролики из закаленной инструментальной стали.
Программное обеспечение – Omron (Япония). Все управление на русском языке.
Дружественный интерфейс меню.

Стандартная комплектация

Пресс гидравлический с гидроагрегатом
Модульный пульт управления с сенсорным дисплеем и панелью управления
Техническая документация
