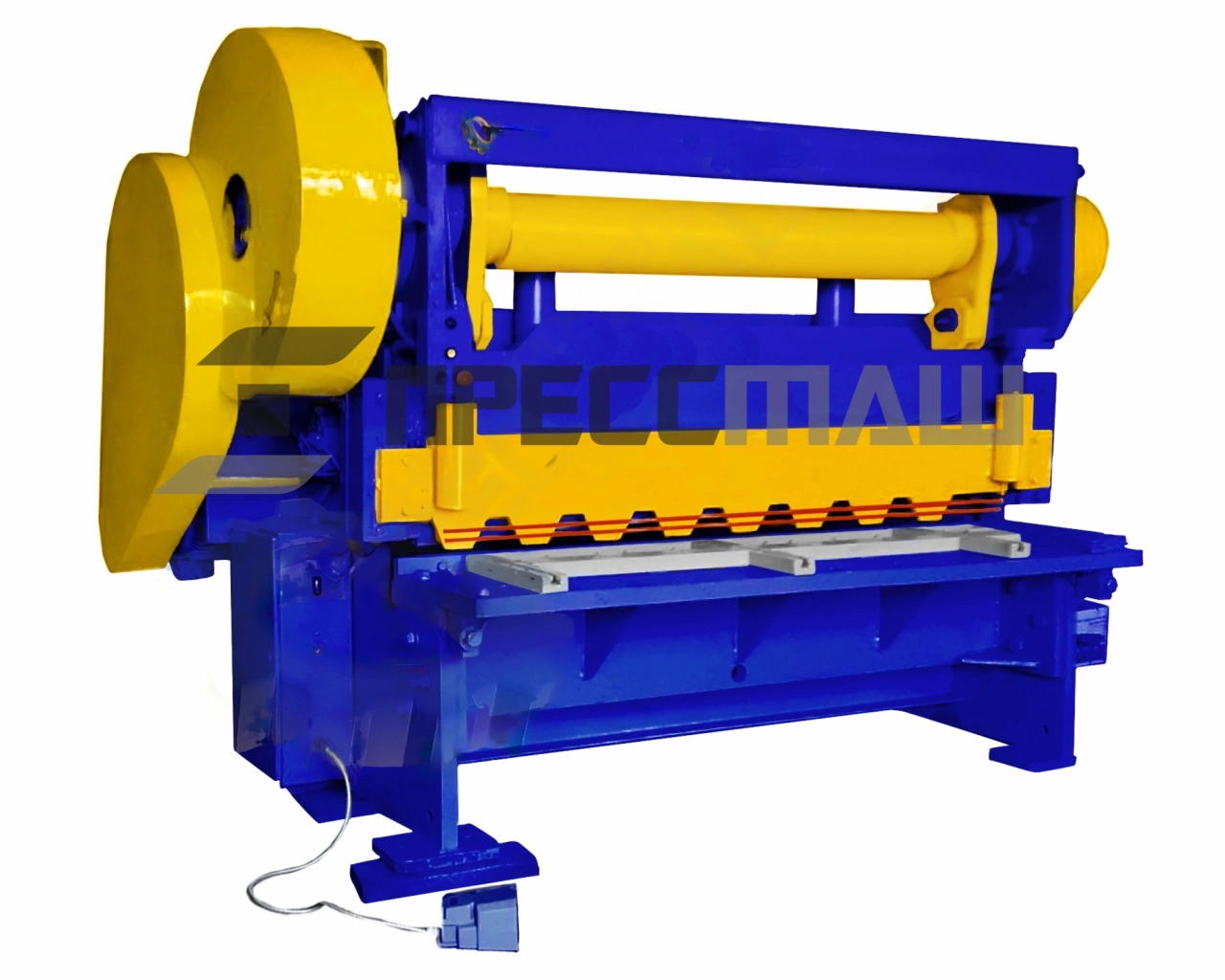

Ножницы листовые гильотинные кривошипные НА3121

Особенности ножниц гильотинных кривошипных НА3121:

• Жесткая сварная станина оборудования изготовлена из листового металла обеспечивает надежность и жесткость конструкции;
• Горизонтально передвигающийся стол позволяет регулировать величину зазора между верхним и нижним ножом;
• Ножевая балка с производится в движение посредством коленвала;
• Выравнивания ножа осуществляется за счет механизма на основе пружины, что называют «уравновешиватель»;
• Высота ножа повышается на 2 см за счет особого соединения ножевой балки и шатунов, что также позволяет резать в продольном направлении;
• Верхнее расположение привода в модели НА3121 мощностью 17 кВт, жесткоблокированная пневматическая фрикционная тормозная муфта крепится на валу привода и минимизирует риск выхода из строя станка в целом;
• Имеются специальные ограждения в виде кожуха из стали толщиной 1,6 мм, основная функция которых — это защита приводных валов, тормозной системы, маховика передачи и шкив двигателя;
• Наличие заднего упора позволяет выполнять резку металла в поперечном направлении;
• Управление гильотинными ножницами производится педалью и кнопками.
• >Гильотина дооснащается лазерным индикатором линии реза (доп. опция).

Преимущества ножниц кривошипных НА3121:

Основное преимущество пневаматической муфты-тормоза это тишина работы гильотины.
Благодаря НА3121 есть возможность производить максимально точную и ровную резку металлических изделий, на срезе которые не будут иметь зазубрины и другие грубые дефекты. Оборудование имеет усилие прижима — 29 кН и усилие реза — 500 кН, как и у
модели НА3122.
Данный вариант станка пригодится на тех предприятиях, где ежедневно нужно выполнять резку и рубку длинномерных металлических заготовок листового и полосового металлопроката в холодном состоянии.
Прочная и надежная конструкция гильотинных ножниц позволяет выполнять резку с высокой точностью при допустимой нагрузке на рабочий инструмент. Разрешается рубка на НА3121 неметаллических заготовок при условии, что материал не будет портить и
налипать на режущую кромку ножей.

Перечень составных частей ножниц:

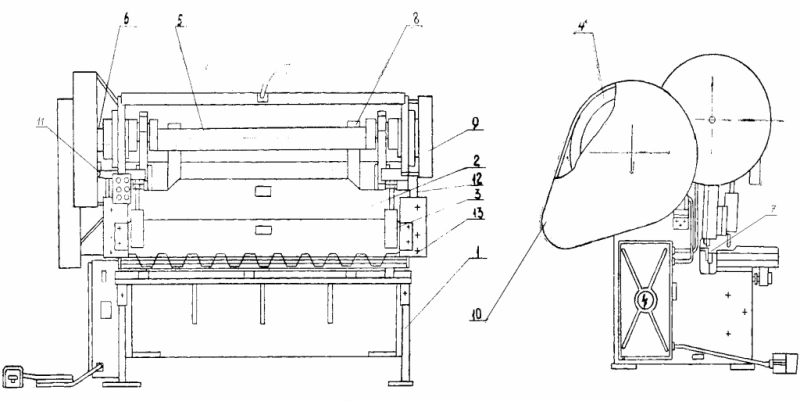

Рис. 1. Расположение составных частей ножниц

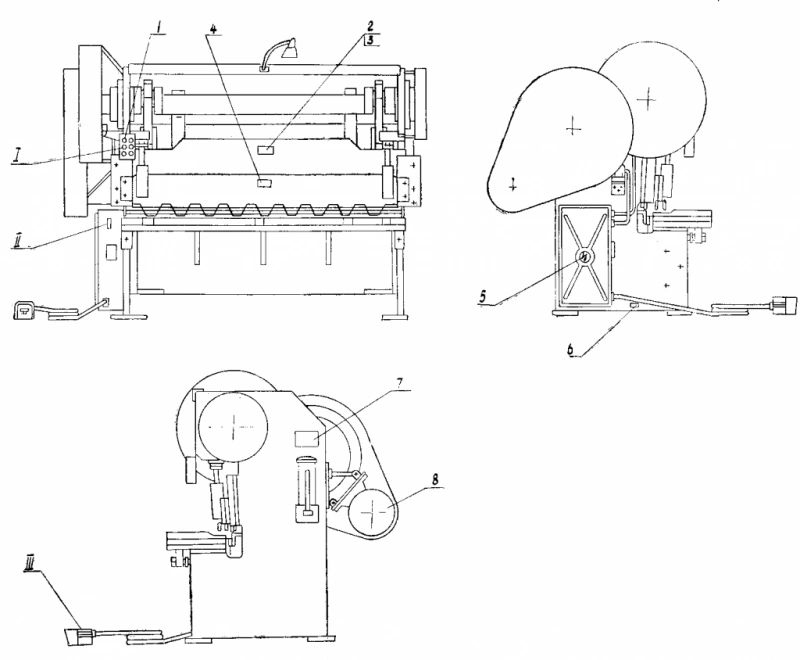

Рис. 2. Расположение органов управления и табличек с символами

Станина

Станина является базовым узлом, на котором крепятся все остальные узлы ножниц. Станина представляет собой сварную конструкцию, состоящую из двух стоек, связанных между собой швеллерами.

На стойки опирается стол, к которому болтами крепятся нижние ножи. Установка ножа по высоте при переточках производится подшлифовкой прокладок, расположенных под ножами.

Привод и валы приводные

Привод ножниц осуществляется от электродвигателя через клиноременную передачу на маховик, через зубчатые колеса и муфту включения на коленчатый вал Электродвигатель крепится на подмоторной плите, шарнирно укрепленной на станине.

Пневматическая муфта-тормоз

На левом конце приводного вала устанавливается пневматическая муфта-тормоз.

Муфта-тормоз, жестко сблокированная многодисковая фрикционная с пневматическим включением и состоит из следующих частей.

Ведущей — ведущих дисков  муфты с фрикционными накладками;

Ведомой — ступицы с неподвижно присоединенным поршнем; цилиндра, перемещающегося вдоль оси, опорных дисков муфты и тормоза, установленных на резьбе ступицы и поршня нажимного диска тормоза, установленного жестко на цилиндре промежуточного
диска муфты; тормозной — тормозного диска с фрикционными накладками.

Работа муфты-тормоза заключается в следующем:

Сжатый воздух через отверстия «Б» в поршне поступает в пневмокамеру. Под воздействием сжатого воздуха цилиндр перемещается вдоль оси вала в сторону муфты и зажимает ведущие диски муфты, связанные с маховиком через пальцы, обеспечивая
номинальный крутящийся момент. Вращение через ступицу передается на вал.

При выпуске сжатого воздуха из пневмокамеры под действием пружин цилиндр возвращается в сторону тормоза и зажимает тормозной диск, связанным подвижно в осевом и неподвижно в радиальном направлениях, с неподвижной частью машины, производя
торможение ведомых частей.

Балка ножевая

Ножевая балка представляет собой сварную конструкцию Г образной формы, усиленную ребрами. К ножевой балке крепится задний упор.

Прижим и решетка защитная

Во время работы ножниц разрезаемый лист прижимается к столу прижимной балкой. При движении ножевой балки вниз прижимная балка под действием пружин  опускается и прижимает лист, причем ВНАЧАЛЕ ОСУЩЕСТВЛЯЕТСЯ ПРИЖИМ  ЛИСТА, А ЗАТЕМ
НАЧИНАЕТСЯ РЕЗ.

Подъем прижима осуществляется упорами ножевой балки, упирающимися в платики прижима.

РЕГУЛИРОВКИ УСИЛИЯ ПРИЖИМА ОСУЩЕСТВЛЯЕТСЯ ГАЙКАМИ, СЖИМАЮЩИМИ ПРУЖИНУ ПРИЖИМНОЙ БАЛКИ.

К направляющим планкам прижима жестко закреплена защитная решетка, предохраняющая руки рабочего от попадания под прижим.

Упор задний

Задний упор устанавливается с тыльной стороны ножевой балки и служит упором для листа при поперечной резке. Задний упор состоит из упорной линейки и двух цилиндрических реек, перемещаемых вручную маховичками, сидящими на валах шестерен,
находящихся в зацеплении с рейками. При резке полосы шириной более 500 мм задний упор снимается с помощью вращения маховичков.

Уравновешиватель

Уравновешиватель служит для компенсации веса ножевой балки, снижения динамических нагрузок при работе ножниц.

Состоит из двух наборов пружин, установленных в стаканах, приваренных к верхнему швеллеру станины. Штоки шарнирно соединены осями с ножевой балкой.

Пневмосистема

Пневмосистема ножниц состоит из воздухопровода, накопителя и двух уравновешивателей пневматических.

• Ножницы гильотинные в сборе
• Пульт управления с педалью
• Электрошкаф
• Комплект технической документации
