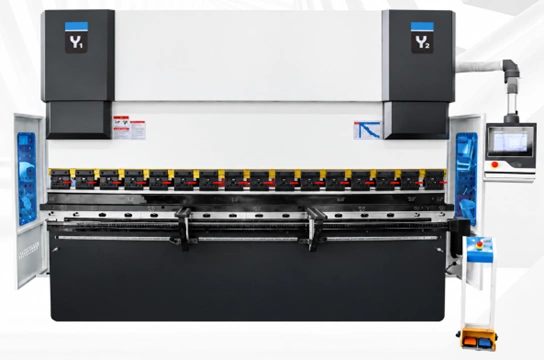

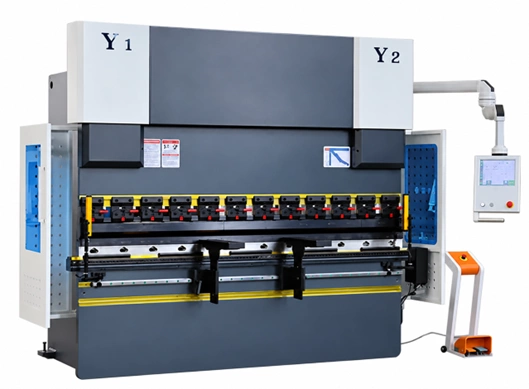

Гидравлический листогибочный пресс HPM WE67K 100/2500

Гидравлический листогибочный пресс HPM предназначен для высокоточной гибки листового металла различной толщины и конфигурации. Станок выполнен по технологии цельносварной стальной конструкции с полной механической обработкой, а расчёт основных узлов выполнен методом конечных элементов, что обеспечивает высокую жёсткость, надёжность и стабильную точность гибки. Пресс оснащён системой ЧПУ Cybylec с графическим программированием, автоматическим расчётом усилия, компенсацией угла гиба и прогиба балки. Опционально может быть установлена система ЧПУ DELEM. В стандартной комплектации станок оснащён серводвигателем, рассчитанным на длительные рабочие циклы и стабильную работу гидравлической системы.

Область применения

• машиностроение;
• автомобильная промышленность;
• авиационная промышленность;
• производство высокоточных металлических корпусов и шкафов;
• аэрокосмическая промышленность;
• агропромышленное машиностроение

Конструктивные особенности

Станина

• Конструкция станины после сварки подвергается термической обработке для снятия остаточных напряжений и дробеструйной очистке.
• Обработка на современных обрабатывающих центрах придают раме дополнительные точность, устойчивость и плавность в работе. Все поверхности, соединения, отверстия обрабатываются за один проход.

Быстрозажимная система

• Простота эксплуатации помогает сократить время переналадки и трудозатраты.
• Обеспечивает более точную и стабильную фиксацию инструмента.

Инструментальная оснастка

• Материал — 42CrMo, с термической обработкой.
• Возможно изготовление инструмента по индивидуальным требованиям.
• Многоручьевая матрица типа Amada Promecam.

Передняя опора листа

• Перемещается по двум направляющим.
• Верхняя поверхность имеет резиновое покрытие для уменьшения трения о заготовку.

Автоматическая компенсация прогиба с ЧПУ

• Несколько точек компенсации улучшают результат гибки.
• Приводится электродвигателем и управляется как отдельная ось ЧПУ для более точной компенсации.

Сервопривод Inovance

• Точно управляет перемещением и скоростью ползуна, повышает повторяемость деталей, сокращает цикл гибки. Снижает энергопотребление в режиме ожидания и во время гибки, расход масла и уровень шума по сравнению с традиционной гидравлической системой.

Гидравлические клапаны

• Гидравлические клапаны Bosch Rexroth (Германия): один главный и два пропорциональных клапана для точного регулирования подачи масла.

Магнитная линейка

• Индуктивные линейки положения Givi передают системе данные о положении в реальном времени тем самым обеспечивая высочайшую точность гибки.
