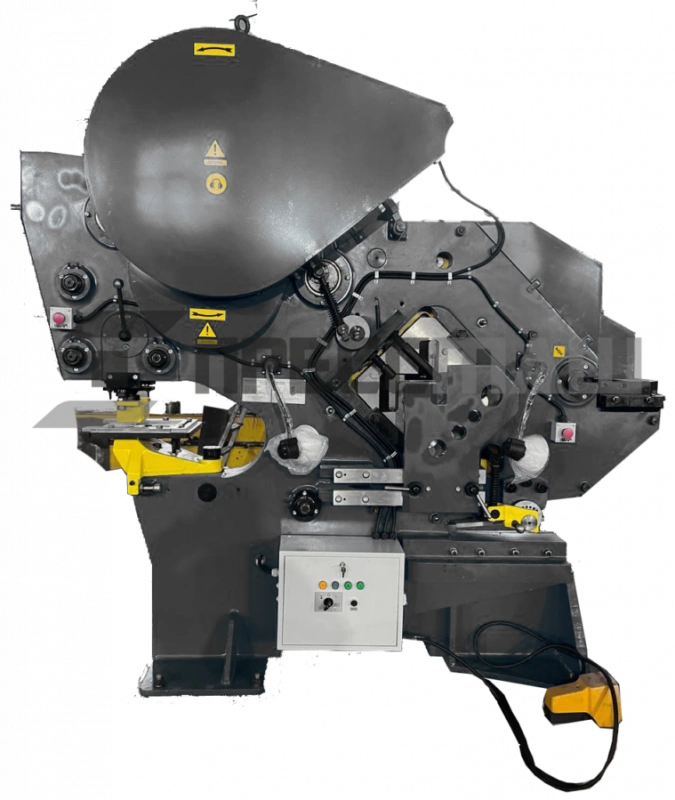

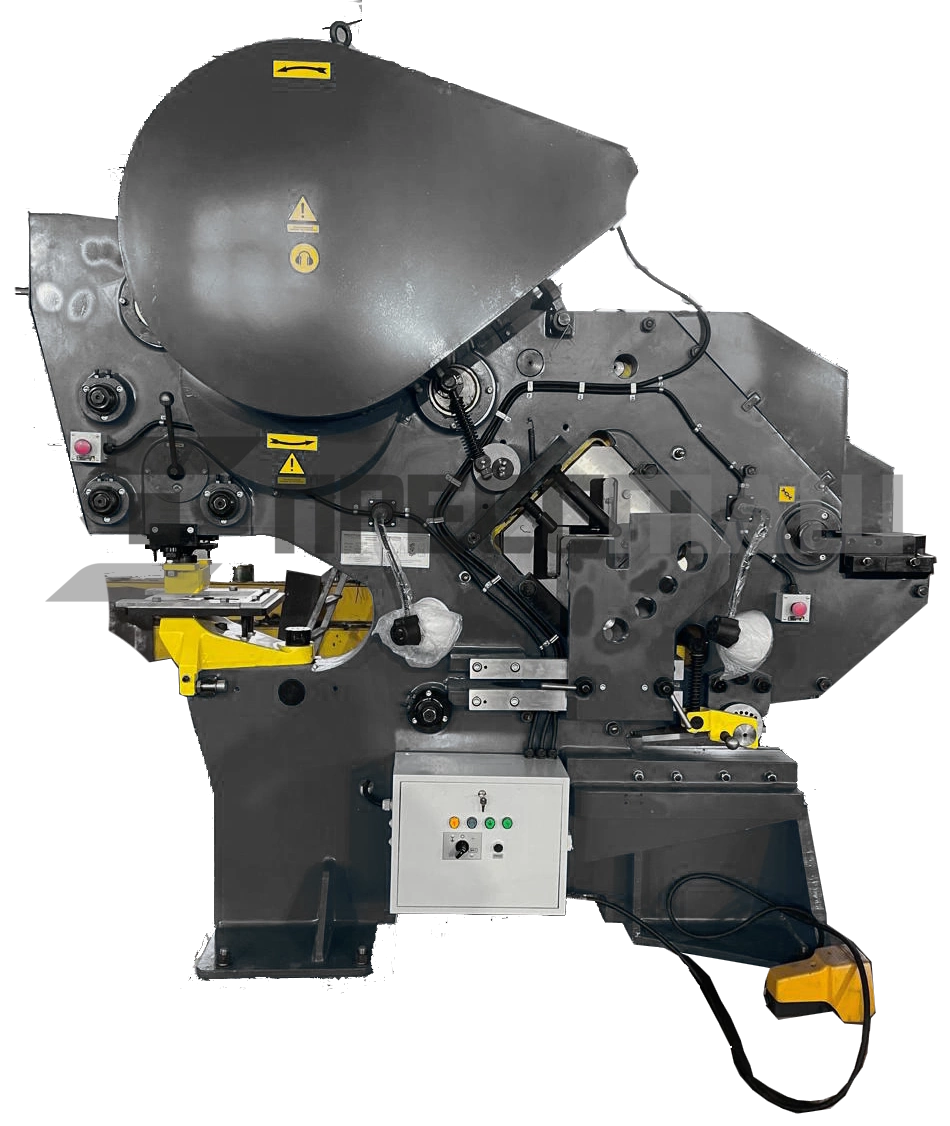

Общий вид ножниц НГ5224

Расположение составных частей и органов управления пресс-ножниц НГ5222

1 – станина сварная 2 – педаль 3 – электрошкаф 4 – выключатель 5 – электрооборудование 6 – стол дыропробивного пресса 7 – управление дыропробивным прессов 8 – приспособление для резки специального проката 9 – механизм центрирования 10 – пресс дыропробивной 11 – общий стоп 12 – кулачки управления электромагнитами 13 – общий стоп 14 – ограждения 15 – привод 16 – нож-плита подвижная 17 – нож-плита неподвижная 18 – нож-плита неподвижная для резки швеллера и двутавра 19 – нож-плита подвижная для резки швеллера и двутавра 21 – смазка 22 – прижим 23 – прижим 24 – упор для отрезки мерных заготовок 25 – управление сортовой секцией 26 – сортовая секция 27 –рукоятка фиксации плиты 28 – переключатель подачи напряжения дыропробивной секции и сортовой секции 29 – кнопка пуска электродвигателя 30 – лампы сигнальные 31 – стол 32 – лоток

Четыре основных механизма и выполнение работ НГ 5224:

1. Механизм для пробивки отверстий – пробивка отверстий круглой формы в листовом и фасонном прокате.
2. Механизм для резки листа – отрезка полосы под различными углами.
3. Механизм для резки сортового проката – резка круга, уголка, а также возможность резки швеллера и двутавра.
4. Механизм для зарубки пазов – зарубка пазов прямоугольной и треугольной формы.

Работа пресса НГ5224

Кинематическая схема

1 – вал-шестерня, 2 – маховик, 3 – электродвигатель, 4 – колесо зубчатое,

5 – шатун, 6 – вал, 7 – балансир, 8 – ползун пресса, 9 – электромагнит,

10 – ползун сортополосовой секции.

Привод пресс-ножниц НГ5224 осуществляется от электродвигателя (3) через клиноременную передачу, маховик (2) и одноступенчатую зубчатую передачу (1, 4) к эксцентриковому валу (6). Зубчатая пара (1,4) прямозубая, цилиндрическая. Движение на ползун (10) сортополосовой секции передается через шатун (5), на ползун (8) пресса для пробивки отверстий через балансир (7) и западающий камень. Включение и выключение исполнительных механизмов осуществляется через систему рычагов, связанных с одной стороны с шатуном и западающим камнем, а с другой стороны – с электромагнитами (9).

Переключатель поставьте в положение: «сортополосовая секция» или в положение «дыропробивная секция».

1. Пробивка отверстий:

Закрепите в соответствующих гнездах пуансон и матрицу. Затем, поворачивая рукоятку механизма центрирования, опустите пуансон в матрицу и вставьте корпус матрицедержателя так, чтобы был выдержан равномерный зазор между матрицей и пуансоном.

Закрепите корпус матрицедержателя на станине и еще раз проверьте зазор.

В зависимости от толщины пробиваемого материала выставьте корпус съемника, для чего освободите гайки и контргайки, и, вращая винты, вставьте корпус съемника с зазором 1…2 мм от плоскости листа.

Затяните гайки и контргайки. Установка корпуса съемника с перекосом не допустима.

Для пробивки отверстий по кернениям используйте механизм центрирования. Опустите рукояткой пуансон и совместите кернение на заготовке с керном пуансона.

1. Сортополосовая секция:

Для реза фасонного проката установите в гнездо ползуна и станины соответствующий инструмент. Выставьте плиту упора на соответствующий угол (90°, 45°) по делениям направляющей и закрепите ее. Поставьте сменные прижимы. Введите в гнездо инструмента прокат и выставьте его либо по разметке, либо в упор реза заготовок, размер которых предварительно установите. Не режьте полосу, имеющую на своей поверхности масляные пятна.

При работе зарубочного устройства зазор между ножами устанавливается прокладками под опорные поверхности и зависит от толщины разрезаемого материала. Ножи зарубочного устройства должны плотно прилегать к опорным поверхностям, должны быть хорошо закрепленными и сухими.

Продувайте сжатым воздухом полость станины под сортополосовым ползуном для удаления накопившейся окалины или удаляйте скребком.

Для безопасности на пресс-ножницах НГ5224 установлены ограждения всех вращающихся деталей зарубочного устройства, дыропробивной зоны.

При работе на ножницах:

• не режьте и не пробивайте отверстия в профилях и материалах размером больше, чем указано в технической характеристике при δв = 500 Н/мм²;
• не снимайте ограждений;
• не работайте на сортополосовой секции без прижимов;
• не налаживайте ножницы при включенном электродвигателе.

Наши пресс-ножницы комбинированные НГ5224 обладают высокой надежностью за счет применения комплектующих известных мировых фирм. Каждый пресс перед отправкой проходит испытания на соответствие нормам точности и жесткости. Основные проверяемые показатели:

• Параллельность вертикальной опорной поверхности ползуна в месте прилегания верхнего ножа ходу ползуна листовых ножниц
• Параллельность вертикальной опорной поверхности станины в месте прилегания нижнего ножа ходу ползуна листовых ножниц
• Параллельность вертикальных опорных поверхностей ползуна и станины в месте прилегания и верхнего и нижнего ножей листовых ножниц в горизонтальной плоскости
• Перпендикулярность хода ползуна относительно горизонтальной опорной поверхности станины пресса для пробивки отверстий
• Радиальное и торцовое биение маховика
• Точность отрезаемых заготовок по длине

Базовая комплектация НГ5224

• Пресс-ножницы в сборе
• Эл. шкаф управления
• Переносная педаль управления
• Ножи для рубки уголка, круга, полосы
• Ножи для зарубки
• Пуансон матрица для пробивки отверстий

Дополнительное оборудование

• Пуансон матрицами различных диаметров;
• Ножи для резки уголка;
• Ножи для резки круга;
• Ножи для резки листа;
• Ножи для зарубки;
• Инструмент реза швеллера и двутавра.

Поставляемые Станкостроительным объединением «ПРЕССМАШ» станки и оборудование имеют полный пакет необходимой документации, а также отвечают всем действующим в РФ нормативам и стандартам.

Документация к оборудованию

• Технический паспорт НГ5224
• Руководство по эксплуатации
• Сертификат соответствия

На пресс-ножницы НГ5224 действует гарантия завода-изготовителя, возможно послегарантийное обслуживание, а также заказ оригинальных запасных деталей, узлов и дополнительных комплектующих.

Осуществляем доставку и проведение пуско-наладочных работ по всей России и странам СНГ.

Специалисты «ПРЕССМАШ» при необходимости проведут обучение производственного персонала Заказчика по обслуживанию и эксплуатации оборудования.

У нас действует гибкая система оплаты. По согласованию с Заказчиком, возможна отсрочка платежа, а также есть возможность сотрудничества с ведущими лизинговыми компаниями.
