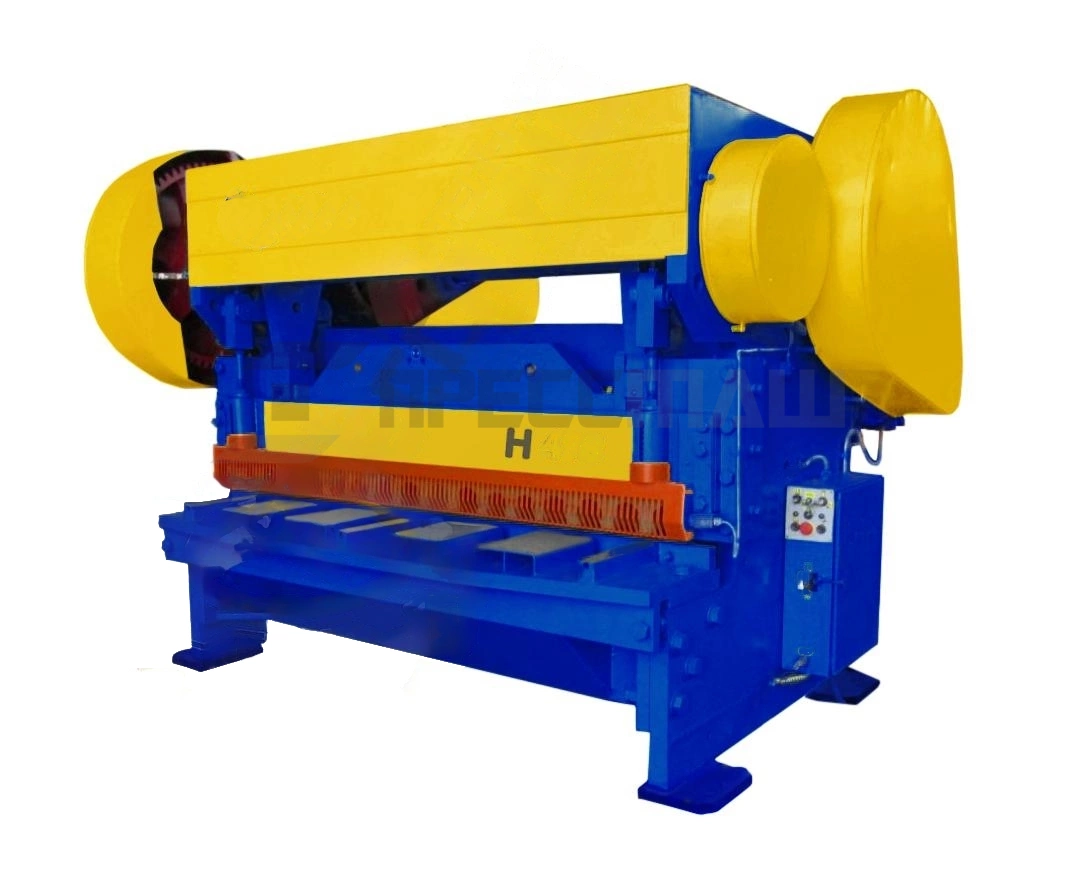

Ножницы гильотинные электромеханические Н478, 18х2200 мм
Ножницы кривошипные листовые с наклонным ножом Н-478 предназначены для прямой и продольной и поперечной резки листового металла толщиной не более 18 мм и шириной 2200 мм.
Резка листа осуществляется за один ход ножа по разметке или по упору.
Ножницы эксплуатируются в закрытых помещениях или на открытом воздухе при температуре окружающей среды -200С…+400С. Категория 2 по ГОСТ 15150-69. Ножницы могут быть использованы в любой отрасли народного хозяйства.

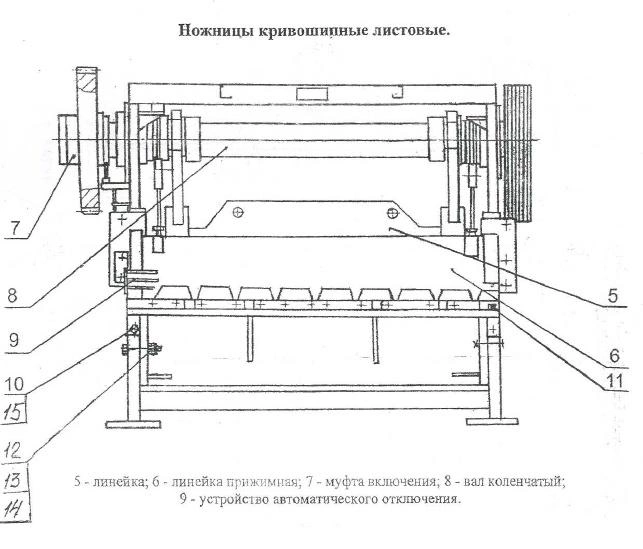

Станина
Станина сварная из листовой стали. В передней части ее болтами укреплен стол. Для регулировки зазора между ножками стол можно перемещать, предварительно отпустив болты, которые после регулировки необходимо снова затянуть.
Привод и валы
На задней части станины установлен электродвигатель. Вращение передается через 5 клиновых ремней на маховик, через зубчатые колеса на коленчатый вал, промежуточный вал установлен на радиальных сферических роликоподшипниках, коленчатый вал – на
подшипниках скольжения.
Тормоз
На правом конце коленчатого вала установлен ленточный тормоз периодического действия. Периодичность торможения осуществляется за счет шкива, эксцентрически расположенного на оси вращения коленчатого вала. Торможение происходит в момент,
когда линейка ножа находится в верхнем положении. За счет тормоза устраняется набегание под действием коленвала.
Муфта включения
На левом конце коленчатого вала и в ступице зубчатого колеса установлена шпоночная муфта включения, втулки неподвижно посажены в ступице зубчатого колеса. Остальные детали соединяются с валом через втулку. Поворотные шпонки муфты включаются
пружинами поворачиваясь захватываются полукруглыми пазами втулки. Втулки, имеющие полукруговые пазы, дополняют гнезда для круглых концов шпонки.
Линейка ножа и прижимная линейка
Усилие от коленчатого вала передается на линейку ножа посредством двух шатунов. Прижимная линейка прижимает разрезаемый материал и работает автоматически согласованно с движением линейки ножа.
- Ножницы гильотинные в сборе
- Педаль управления
- Электрошкаф
- Комплект технической документации
